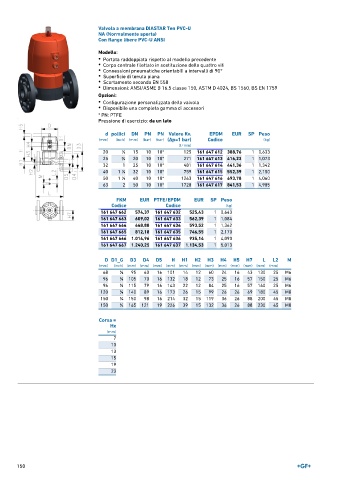

Page 150 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR Ten PVC-U
NA (Normalmente aperta)
Con flange libere PVC-U ANSI

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Superficie di tenuta piana
• Scartamento secondo EN 558
• Dimensioni: ANSI/ASME B 16.5 classe 150, ASTM D 4024, BS 1560, BS EN 1759

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato

d pollici DN PN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 1 ∕2 15 10 10* 125 161 647 612 388,76 1 0,633
25 3 ∕4 20 10 10* 271 161 647 613 416,23 1 1,073
32 1 25 10 10* 481 161 647 614 441,36 1 1,342
40 1 ∕4 32 10 10* 759 161 647 615 552,39 1 2,150
1
50 1 ∕2 40 10 10* 1263 161 647 616 693,78 1 4,060
1
63 2 50 10 10* 1728 161 647 617 841,53 1 4,985
FKM EUR PTFE/EPDM EUR SP Peso
Codice Codice (kg)
161 647 662 574,37 161 647 632 525,43 1 0,643
161 647 663 609,02 161 647 633 562,39 1 1,084
161 647 664 648,88 161 647 634 593,52 1 1,362
161 647 665 812,18 161 647 635 746,55 1 2,170
161 647 666 1.014,96 161 647 636 935,14 1 4,090
161 647 667 1.240,25 161 647 637 1.134,53 1 5,013

D D1_G D3 D4 D5 H H1 H2 H3 H4 H5 H7 L L2 M
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
68 1 ∕8 95 60 16 101 14 12 60 24 16 43 130 25 M6
96 1 ∕8 105 70 16 132 18 12 73 25 16 57 150 25 M6
96 1 ∕8 115 79 16 143 22 12 84 25 16 57 160 25 M6
120 1 ∕8 140 89 16 173 26 15 99 26 26 69 180 45 M8
150 1 ∕4 150 98 16 214 32 15 119 36 26 88 200 45 M8
150 1 ∕4 165 121 19 226 39 15 132 36 26 88 230 45 M8

Corsa =
Hx
(mm)
7
10
13
15
19
23
