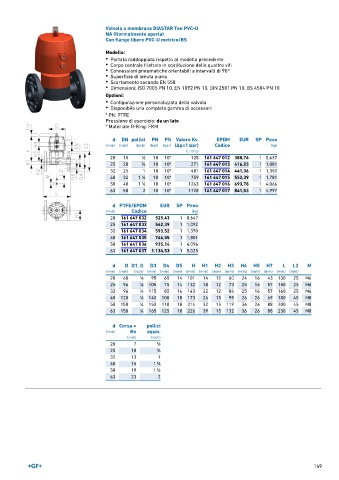

Page 149 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR Ten PVC-U
NA (Normalmente aperta)
Con flange libere PVC-U metrico/BS

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Superficie di tenuta piana
• Scartamento secondo EN 558
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, BS 4504 PN 10

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato
* Materiale O-Ring: FKM

d DN pollici PN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 10* 125 161 647 012 388,76 1 0,637
25 20 3 ∕4 10 10* 271 161 647 013 416,23 1 1,081
32 25 1 10 10* 481 161 647 014 441,36 1 1,350
40 32 1 ∕4 10 10* 759 161 647 015 552,39 1 1,781
1
50 40 1 ∕2 10 10* 1263 161 647 016 693,78 1 4,066
1
63 50 2 10 10* 1728 161 647 017 841,53 1 4,997
d PTFE/EPDM EUR SP Peso
(mm) Codice (kg)
20 161 647 032 525,43 1 0,647
25 161 647 033 562,39 1 1,092
32 161 647 034 593,52 1 1,370
40 161 647 035 746,55 1 1,801
50 161 647 036 935,14 1 4,096
63 161 647 037 1.134,53 1 5,025

d D D1_G D3 D4 D5 H H1 H2 H3 H4 H5 H7 L L2 M
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
20 68 1 ∕8 95 65 14 101 14 12 60 24 16 43 130 25 M6
25 96 1 ∕8 105 75 14 132 18 12 73 25 16 57 150 25 M6
32 96 1 ∕8 115 85 14 143 22 12 84 25 16 57 160 25 M6
40 120 1 ∕8 140 100 18 173 26 15 99 26 26 69 180 45 M8
50 150 1 ∕4 150 110 18 214 32 15 119 36 26 88 200 45 M8
63 150 1 ∕4 165 125 18 226 39 15 132 36 26 88 230 45 M8

d Corsa = pollici
(mm) Hx equiv.
(mm) (inch)
20 7 1 ∕2
25 10 3 ∕4
32 13 1
40 15 1 ∕4
1
50 19 1 ∕2
1
63 23 2

149
