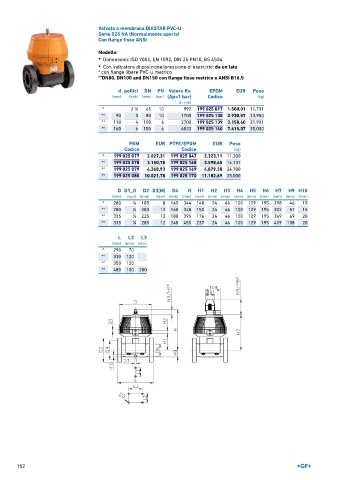

Page 152 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR PVC-U
Serie 025 NA (Normalmente aperta)
Con flange fisse ANSI

Modello:
• Dimensioni: ISO 7005, EN 1092, DIN 25 PN10, BS 4504

• Con indicatore di posizione/pressione di esercizio: da un lato
* con flange libere PVC-U metrico
**DN80, DN100 and DN150 con flange fisse metrico e ANSI B16.5

d pollici DN PN Valore Kv. EPDM EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
* 2 ∕2 65 10 992 199 025 017 1.500,01 11,731
1
** 90 3 80 10 1700 199 025 138 2.930,57 13,950
** 110 4 100 6 2700 199 025 139 3.158,60 21,901
** 160 6 150 6 6033 199 025 140 7.415,07 35,000

FKM EUR PTFE/EPDM EUR Peso
Codice Codice (kg)
* 199 025 077 2.027,31 199 025 047 2.323,11 11,200
** 199 025 078 3.150,78 199 025 168 3.598,65 14,137
** 199 025 079 4.268,93 199 025 169 4.879,38 24,700
** 199 025 080 10.021,78 199 025 170 11.182,69 35,000

D D1_G D2 D3[M] D4 H H1 H2 H3 H4 H5 H6 H7 H9 H10
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
* 280 1 ∕4 185 8 145 344 148 24 46 100 129 195 298 46 15
** 280 1 ∕4 200 12 160 348 150 24 46 100 129 195 302 57 15
** 335 1 ∕4 225 12 180 395 176 24 46 100 129 195 349 69 20
** 335 1 ∕4 285 12 240 455 237 24 46 100 129 195 409 108 20

L L2 L3
(mm) (mm) (mm)
* 290 70
** 310 120
** 350 120
** 480 100 200
