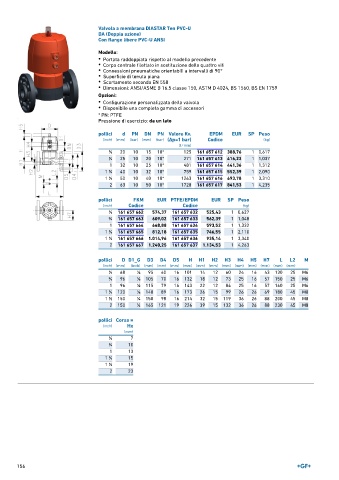

Page 156 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR Ten PVC-U
DA (Doppia azione)
Con flange libere PVC-U ANSI

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Superficie di tenuta piana
• Scartamento secondo EN 558
• Dimensioni: ANSI/ASME B 16.5 classe 150, ASTM D 4024, BS 1560, BS EN 1759

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori

* PN: PTFE
Pressione di esercizio: da un lato

pollici d PN DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
1 ∕2 20 10 15 10* 125 161 657 612 388,76 1 0,617
3 25 10 20 10* 271 161 657 613 416,23 1 1,037
∕4
1 32 10 25 10* 481 161 657 614 441,36 1 1,312
1 40 10 32 10* 759 161 657 615 552,39 1 2,090
1 ∕4
1
1 ∕2 50 10 40 10* 1263 161 657 616 693,78 1 3,310
2 63 10 50 10* 1728 161 657 617 841,53 1 4,235
pollici FKM EUR PTFE/EPDM EUR SP Peso
(inch) Codice Codice (kg)
1 161 657 662 574,37 161 657 632 525,43 1 0,627
∕2
3 ∕4 161 657 663 609,02 161 657 633 562,39 1 1,048
1 161 657 664 648,88 161 657 634 593,52 1 1,332
1
1 ∕4 161 657 665 812,18 161 657 635 746,55 1 2,110
1 161 657 666 1.014,96 161 657 636 935,14 1 3,340
1 ∕2
2 161 657 667 1.240,25 161 657 637 1.134,53 1 4,263
pollici D D1_G D3 D4 D5 H H1 H2 H3 H4 H5 H7 L L2 M
(inch) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
1 ∕2 68 1 ∕8 95 60 16 101 14 12 60 24 16 43 130 25 M6
3 96 1 105 70 16 132 18 12 73 25 16 57 150 25 M6
∕4 ∕8
1 96 1 ∕8 115 79 16 143 22 12 84 25 16 57 160 25 M6
1 120 1 140 89 16 173 26 15 99 26 26 69 180 45 M8
1 ∕4 ∕8
1
1 ∕2 150 1 ∕4 150 98 16 214 32 15 119 36 26 88 200 45 M8
2 150 1 ∕4 165 121 19 226 39 15 132 36 26 88 230 45 M8
pollici Corsa =
(inch) Hx
(mm)
1 7
∕2
3 ∕4 10
1 13
1
1 ∕4 15
1 19
1 ∕2
2 23
