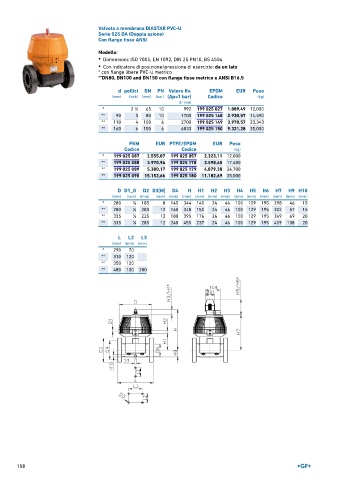

Page 158 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR PVC-U
Serie 025 DA (Doppia azione)
Con flange fisse ANSI

Modello:
• Dimensioni: ISO 7005, EN 1092, DIN 25 PN10, BS 4504

• Con indicatore di posizione/pressione di esercizio: da un lato
* con flange libere PVC-U metrico
**DN80, DN100 and DN150 con flange fisse metrico e ANSI B16.5

d pollici DN PN Valore Kv. EPDM EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
* 2 ∕2 65 10 992 199 025 027 1.889,49 12,000
1
** 90 3 80 10 1700 199 025 148 2.930,57 14,590
** 110 4 100 6 2700 199 025 149 3.970,57 23,343
** 160 6 150 6 6033 199 025 150 9.321,28 35,000

FKM EUR PTFE/EPDM EUR Peso
Codice Codice (kg)
* 199 025 087 2.555,07 199 025 057 2.323,11 12,000
** 199 025 088 3.970,94 199 025 178 3.598,65 17,400
** 199 025 089 5.380,17 199 025 179 4.879,38 24,700
** 199 025 090 15.152,66 199 025 180 11.182,69 35,000

D D1_G D2 D3[M] D4 H H1 H2 H3 H4 H5 H6 H7 H9 H10
(mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
* 280 1 ∕4 185 8 145 344 140 24 46 100 129 195 298 46 15
** 280 1 ∕4 200 12 160 348 150 24 46 100 129 195 302 57 15
** 335 1 ∕4 225 12 180 395 176 24 46 100 129 195 349 69 20
** 335 1 ∕4 285 12 240 455 237 24 46 100 129 195 409 108 20

L L2 L3
(mm) (mm) (mm)
* 290 70
** 310 120
** 350 120
** 480 100 200

158
