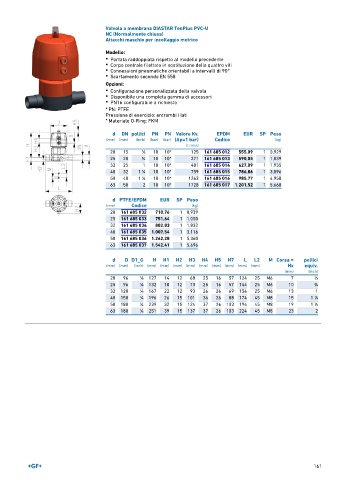

Page 161 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR TenPlus PVC-U
NC (Normalmente chiusa)
Attacchi maschio per incollaggio metrico

Modello:
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Connessioni pneumatiche orientabili a intervalli di 90°
• Scartamento secondo EN 558

Opzioni:
• Configurazione personalizzata della valvola
• Disponibile una completa gamma di accessori
• PN16 configurabile a richiesta

* PN: PTFE
Pressione di esercizio: entrambi i lati
* Materiale O-Ring: FKM

d DN pollici PN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 10* 125 161 685 012 555,09 1 0,929
25 20 3 ∕4 10 10* 271 161 685 013 590,05 1 1,039
32 25 1 10 10* 481 161 685 014 627,09 1 1,935
40 32 1 ∕4 10 10* 759 161 685 015 786,86 1 3,096
1
50 40 1 ∕2 10 10* 1263 161 685 016 985,77 1 4,958
1
63 50 2 10 10* 1728 161 685 017 1.201,52 1 5,668
d PTFE/EPDM EUR SP Peso
(mm) Codice (kg)
20 161 685 032 710,76 1 0,939
25 161 685 033 751,64 1 1,050
32 161 685 034 802,83 1 1,832
40 161 685 035 1.007,54 1 3,116
50 161 685 036 1.262,28 1 5,360
63 161 685 037 1.542,41 1 5,696

d D D1_G H H1 H2 H3 H4 H5 H7 L L2 M Corsa = pollici
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 96 1 ∕8 127 14 12 68 25 16 57 124 25 M6 7 1 ∕2
25 96 1 ∕8 132 18 12 73 25 16 57 144 25 M6 10 3 ∕4
32 120 1 ∕8 167 22 12 93 26 26 69 154 25 M6 13 1
40 150 1 ∕4 196 26 15 101 36 26 88 174 45 M8 15 1 ∕4
1
50 180 1 ∕4 239 32 15 124 37 26 103 194 45 M8 19 1 ∕2
1
63 180 1 ∕4 251 39 15 137 37 26 103 224 45 M8 23 2
