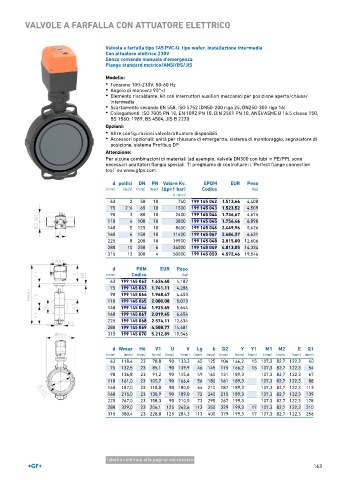

Page 163 - GEORGFISCHER - LISTINO 897

VALVOLE A FARFALLA CON ATTUATORE ELETTRICO

Valvola a farfalla tipo 145 PVC-U, tipo wafer, installazione intermedia
Con attuatore elettrico 230V
Senza comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS
Modello:
• Tensione 100-230V, 50-60 Hz
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 16)
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 145 042 1.513,66 4,408
75 2 ∕2 65 10 1500 199 145 043 1.523,52 4,509
1
90 3 80 10 2400 199 145 044 1.736,67 4,675
110 4 100 10 3800 199 145 045 1.756,46 6,890
140 5 125 10 8600 199 145 046 2.449,96 5,626
160 6 150 10 11400 199 145 047 2.484,27 6,631
225 8 200 10 19900 199 145 048 2.815,00 12,606
280 10 250 6 34000 199 145 049 4.013,05 14,334
315 12 300 4 50000 199 145 050 4.572,46 19,546

d FKM EUR Peso
(mm) Codice (kg)
63 199 145 062 1.624,40 4,182
75 199 145 063 1.741,11 4,286
90 199 145 064 1.968,47 4,453
110 199 145 065 2.000,08 5,073
140 199 145 066 1.925,65 5,644
160 199 145 067 2.019,45 6,654
225 199 145 068 2.574,11 12,634
280 199 145 069 4.508,77 14,481
315 199 145 070 5.212,89 19,546

d Wmax H4 V1 U V Lg k D2 Y Y1 M1 M2 E Q1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 118,4 23 78,8 90 133,3 45 125 104 166,2 15 107,3 82,7 122,3 40
75 132,5 23 85,1 90 139,9 46 145 115 166,2 15 107,3 82,7 122,3 54
90 136,8 23 91,2 90 145,6 49 160 131 189,3 107,3 82,7 122,3 67
110 161,0 23 105,7 90 166,4 56 180 161 189,3 107,3 82,7 122,3 88
140 187,0 23 118,8 90 180,0 64 210 187 189,3 107,3 82,7 122,3 113
160 215,0 23 130,9 90 189,0 72 240 215 189,3 107,3 82,7 122,3 139
225 267,0 23 158,3 90 210,5 73 295 267 199,3 107,3 82,7 122,3 178
280 329,0 23 206,1 125 262,6 113 350 329 199,3 17 107,3 82,7 122,3 210
315 380,4 23 228,8 125 284,3 113 400 379 199,3 17 107,3 82,7 122,3 256

tabella continua alla pagina successiva
