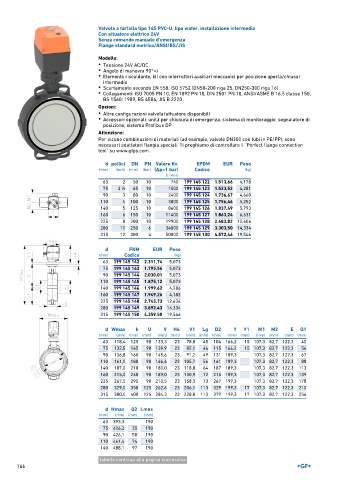

Page 166 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 145 PVC-U, tipo wafer, installazione intermedia
Con attuatore elettrico 24V
Senza comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS

Modello:
• Tensione 24V AC/DC
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 16)
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 145 122 1.513,66 4,178
75 2 ∕2 65 10 1500 199 145 123 1.523,52 4,281
1
90 3 80 10 2400 199 145 124 1.736,67 4,660
110 4 100 10 3800 199 145 125 1.756,46 5,252
140 5 125 10 8600 199 145 126 1.837,49 5,793
160 6 150 10 11400 199 145 127 1.863,24 6,631
225 8 200 10 19900 199 145 128 2.483,82 12,606
280 10 250 6 34000 199 145 129 3.303,50 14,334
315 12 300 4 50000 199 145 130 4.572,46 19,546

d FKM EUR Peso
(mm) Codice (kg)
63 199 145 142 2.311,74 5,073
75 199 145 143 1.795,54 5,073
90 199 145 144 2.030,01 5,073
110 199 145 145 1.875,12 5,073
140 199 145 146 1.999,62 4,286
160 199 145 147 1.949,26 4,182
225 199 145 148 2.745,73 12,634
280 199 145 149 3.892,43 14,334
315 199 145 150 4.359,58 19,546

d Wmax k U V H4 V1 Lg D2 Y Y1 M1 M2 E Q1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 118,4 125 90 133,3 23 78,8 45 104 166,2 15 107,3 82,7 122,3 40
75 132,5 145 90 139,9 23 85,1 46 115 166,2 15 107,3 82,7 122,3 54
90 136,8 160 90 145,6 23 91,2 49 131 189,3 107,3 82,7 122,3 67
110 161,0 180 90 166,4 23 105,7 56 161 189,3 107,3 82,7 122,3 88
140 187,0 210 90 180,0 23 118,8 64 187 189,3 107,3 82,7 122,3 113
160 215,0 240 90 189,0 23 130,9 72 215 189,3 107,3 82,7 122,3 139
225 267,0 295 90 210,5 23 158,3 73 267 199,3 107,3 82,7 122,3 178
280 329,0 350 125 262,6 23 206,1 113 329 199,3 17 107,3 82,7 122,3 210
315 380,4 400 125 284,3 23 228,8 113 379 199,3 17 107,3 82,7 122,3 256

d Hmax Q2 Lmax
(mm) (mm) (mm) (mm)
63 393,3 190
75 406,2 35 190
90 426,1 50 190
110 461,4 74 190
140 488,1 97 190
tabella continua alla pagina successiva
