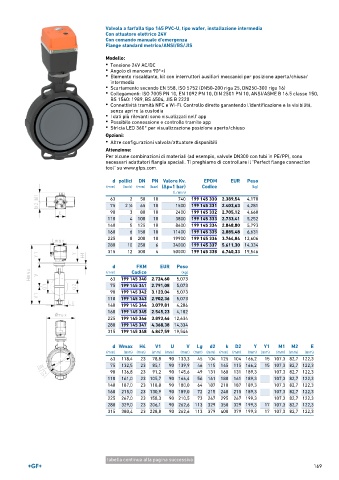

Page 169 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 145 PVC-U, tipo wafer, installazione intermedia
Con attuatore elettrico 24V
Con comando manuale d'emergenza
Flange standard metrico/ANSI/BS/JIS

Modello:
• Tensione 24V AC/DC
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 16)
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
• Connettività tramità NFC e Wi-Fi. Controllo diretto garantendo l'identificazione e la visibilità,
senza aprire la custodia
• I dati più rilevanti sono visualizzati nell' app
• Possibile connessione e controllo tramite app
• Stricia LED 360° per visualizzazione posizione aperto/chiuso

Opzioni:
• Altre configurazioni valvola/attuatore disponibili

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 145 330 2.389,54 4,178
75 2 ∕2 65 10 1500 199 145 331 2.403,63 4,281
1
90 3 80 10 2400 199 145 332 2.705,12 4,660
110 4 100 10 3800 199 145 333 2.733,41 5,252
140 5 125 10 8600 199 145 334 2.848,80 5,793
160 6 150 10 11400 199 145 335 2.885,48 6,631
225 8 200 10 19900 199 145 336 3.764,84 12,606
280 10 250 6 34000 199 145 337 5.611,30 14,334
315 12 300 4 50000 199 145 338 6.740,33 19,546

d FKM EUR Peso
(mm) Codice (kg)
63 199 145 340 2.724,60 5,073
75 199 145 341 2.791,08 5,073
90 199 145 342 3.123,04 5,073
110 199 145 343 2.902,36 5,073
140 199 145 344 3.079,81 4,286
160 199 145 345 2.545,23 4,182
225 199 145 346 3.893,46 12,634
280 199 145 347 4.368,38 14,334
315 199 145 348 4.847,59 19,546

d Wmax H4 V1 U V Lg d2 k D2 Y Y1 M1 M2 E
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 118,4 23 78,8 90 133,3 45 104 125 104 166,2 15 107,3 82,7 122,3
75 132,5 23 85,1 90 139,9 46 115 145 115 166,2 15 107,3 82,7 122,3
90 136,8 23 91,2 90 145,6 49 131 160 131 189,3 107,3 82,7 122,3
110 161,0 23 105,7 90 166,4 56 161 180 161 189,3 107,3 82,7 122,3
140 187,0 23 118,8 90 180,0 64 187 210 187 189,3 107,3 82,7 122,3
160 215,0 23 130,9 90 189,0 72 215 240 215 189,3 107,3 82,7 122,3
225 267,0 23 158,3 90 210,5 73 267 295 267 199,3 107,3 82,7 122,3
280 329,0 23 206,1 90 262,6 113 329 350 329 199,3 17 107,3 82,7 122,3
315 380,4 23 228,8 90 262,6 113 379 400 379 199,3 17 107,3 82,7 122,3

tabella continua alla pagina successiva
