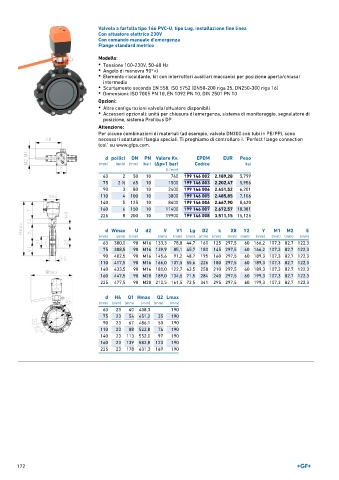

Page 172 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 146 PVC-U, tipo Lug, installazione fine linea
Con attuatore elettrico 230V
Con comando manuale d'emergenza
Flange standard metrico

Modello:
• Tensione 100-230V, 50-60 Hz
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 16)
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 199 146 002 2.189,28 5,799
75 2 ∕2 65 10 1500 199 146 003 2.202,47 5,956
1
90 3 80 10 2400 199 146 004 2.451,52 6,201
110 4 100 10 3800 199 146 005 2.485,85 7,106
140 5 125 10 8600 199 146 006 2.667,90 8,620
160 6 150 10 11400 199 146 007 2.672,57 10,381
225 8 200 10 19900 199 146 008 3.511,15 15,125

d Wmax U d2 V V1 Lg D2 k X8 Y2 Y M1 M2 E
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 380,0 90 M16 133,3 78,8 44,7 160 125 297,5 60 166,2 107,3 82,7 122,3
75 388,5 90 M16 139,9 85,1 45,7 180 145 297,5 60 166,2 107,3 82,7 122,3
90 402,5 90 M16 145,6 91,2 48,7 195 160 297,5 60 189,3 107,3 82,7 122,3
110 417,5 90 M16 166,0 107,5 55,6 226 180 297,5 60 189,3 107,3 82,7 122,3
140 433,5 90 M16 180,0 122,7 63,5 258 210 297,5 60 189,3 107,3 82,7 122,3
160 447,5 90 M20 189,0 134,5 71,5 284 240 297,5 60 199,3 107,3 82,7 122,3
225 477,5 90 M20 210,5 161,5 72,5 341 295 297,5 60 199,3 107,3 82,7 122,3

d H4 Q1 Hmax Q2 Lmax
(mm) (mm) (mm) (mm) (mm) (mm)
63 23 40 438,3 190
75 23 54 451,2 35 190
90 23 67 486,1 50 190
110 23 88 522,8 74 190
140 23 113 552,0 97 190
160 23 139 582,8 123 190
225 23 178 631,3 169 190
