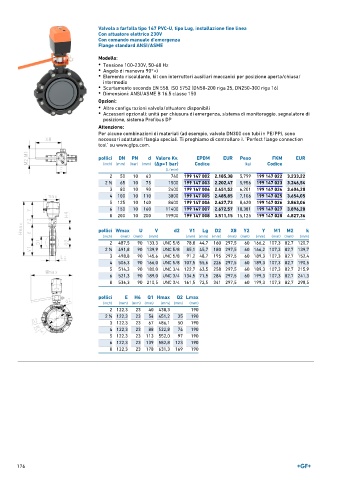

Page 176 - GEORGFISCHER - LISTINO 897

Valvola a farfalla tipo 147 PVC-U, tipo Lug, installazione fine linea
Con attuatore elettrico 230V
Con comando manuale d'emergenza
Flange standard ANSI/ASME

Modello:
• Tensione 100-230V, 50-60 Hz
• Angolo di manovra 90°<)
• Elemento riscaldante, kit con interruttori ausiliari meccanici per posizione aperta/chiusa/
intermedia
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 16)
• Dimensioni: ANSI/ASME B 16.5 classe 150

Opzioni:
• Altre configurazioni valvola/attuatore disponibili
• Accessori opzionali: unità per chiusura di emergenza, sistema di monitoraggio, segnalatore di
posizione, sistema Profibus DP
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

pollici DN PN d Valore Kv. EPDM EUR Peso FKM EUR
(inch) (mm) (bar) (mm) (Δp=1 bar) Codice (kg) Codice
(l ⁄ min)
2 50 10 63 740 199 147 002 2.185,38 5,799 199 147 022 3.233,22
1
2 ∕2 65 10 75 1500 199 147 003 2.202,47 5,956 199 147 023 3.246,54
3 80 10 90 2400 199 147 004 2.451,52 6,201 199 147 024 3.604,28
4 100 10 110 3800 199 147 005 2.485,85 7,106 199 147 025 3.654,05
5 125 10 140 8600 199 147 006 2.627,73 8,620 199 147 026 3.863,06
6 150 10 160 11400 199 147 007 2.672,57 10,381 199 147 027 3.896,28
8 200 10 200 19900 199 147 008 3.511,15 15,125 199 147 028 4.827,36

pollici Wmax U V d2 V1 Lg D2 X8 Y2 Y M1 M2 k
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
2 487,5 90 133,3 UNC 5/8 78,8 44,7 160 297,5 60 166,2 107,3 82,7 120,7
1
2 ∕2 491,8 90 139,9 UNC 5/8 85,1 45,7 180 297,5 60 166,2 107,3 82,7 139,7
3 498,8 90 145,6 UNC 5/8 91,2 48,7 195 297,5 60 189,3 107,3 82,7 152,4
4 506,3 90 166,0 UNC 5/8 107,5 55,6 226 297,5 60 189,3 107,3 82,7 190,5
5 514,3 90 180,0 UNC 3/4 122,7 63,5 258 297,5 60 189,3 107,3 82,7 215,9
6 521,3 90 189,0 UNC 3/4 134,5 71,5 284 297,5 60 199,3 107,3 82,7 241,3
8 536,3 90 210,5 UNC 3/4 161,5 72,5 341 297,5 60 199,3 107,3 82,7 298,5

pollici E H4 Q1 Hmax Q2 Lmax
(inch) (mm) (mm) (mm) (mm) (mm) (mm)
2 122,3 23 40 438,3 190
2 ∕2 122,3 23 54 451,2 35 190
1
3 122,3 23 67 486,1 50 190
4 122,3 23 88 522,8 74 190
5 122,3 23 113 552,0 97 190
6 122,3 23 139 582,8 123 190
8 122,3 23 178 631,3 169 190
