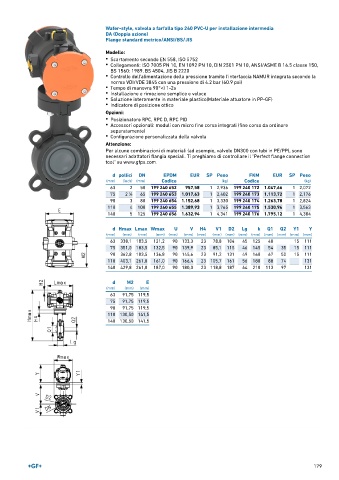

Page 179 - GEORGFISCHER - LISTINO 897
P. 179
Wafer-style, valvola a farfalla tipo 240 PVC-U per installazione intermedia
DA (Doppia azione)
Flange standard metrico/ANSI/BS/JIS
Modello:
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 4.2 bar (60.9 psi)
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
Opzioni:
• Posizionatore RPC, RPC D, RPC PID
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
• Configurazione personalizzata della valvola
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.
d pollici DN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (inch) (mm) Codice (kg) Codice (kg)
63 2 50 199 240 652 957,58 1 2,936 199 240 172 1.047,66 1 2,072
75 2 ∕2 65 199 240 653 1.017,63 1 2,402 199 240 173 1.113,72 1 2,176
1
90 3 80 199 240 654 1.152,68 1 3,330 199 240 174 1.263,78 1 2,824
110 4 100 199 240 655 1.389,93 1 3,765 199 240 175 1.530,94 1 3,563
140 5 125 199 240 656 1.632,94 1 4,341 199 240 176 1.795,12 1 4,384
d Hmax Lmax Wmax U V H4 V1 D2 Lg k Q1 Q2 Y1 Y
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 338,1 183,5 121,2 90 133,3 23 78,8 104 45 125 40 15 111
75 351,0 183,5 132,5 90 139,9 23 85,1 115 46 145 54 35 15 111
90 362,8 183,5 136,8 90 145,6 23 91,2 131 49 160 67 50 15 111
110 403,1 261,0 161,0 90 166,4 23 105,7 161 56 180 88 74 131
140 429,8 261,0 187,0 90 180,0 23 118,8 187 64 210 113 97 131
d M2 E
(mm) (mm) (mm)
63 91,75 119,5
75 91,75 119,5
90 91,75 119,5
110 130,50 141,5
140 130,50 141,5
