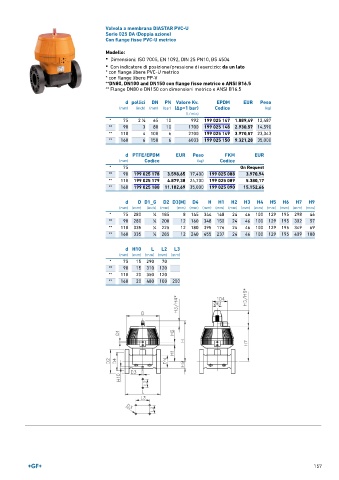

Page 157 - GEORGFISCHER - LISTINO 897

Valvola a membrana DIASTAR PVC-U
Serie 025 DA (Doppia azione)
Con flange fisse PVC-U metrico

Modello:
• Dimensioni: ISO 7005, EN 1092, DIN 25 PN10, BS 4504

• Con indicatore di posizione/pressione di esercizio: da un lato
* con flange libere PVC-U metrico
* con flange libere PP-V
**DN80, DN100 and DN150 con flange fisse metrico e ANSI B16.5
** Flange DN80 e DN150 con dimensioni metrico e ANSI B16.5

d pollici DN PN Valore Kv. EPDM EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
* 75 2 ∕2 65 10 992 199 025 147 1.889,49 12,487
1
** 90 3 80 10 1700 199 025 148 2.930,57 14,590
** 110 4 100 6 2700 199 025 149 3.970,57 23,343
** 160 6 150 6 6033 199 025 150 9.321,28 35,000

d PTFE/EPDM EUR Peso FKM EUR
(mm) Codice (kg) Codice
* 75 On Request
** 90 199 025 178 3.598,65 17,400 199 025 088 3.970,94
** 110 199 025 179 4.879,38 24,700 199 025 089 5.380,17
** 160 199 025 180 11.182,69 35,000 199 025 090 15.152,66

d D D1_G D2 D3[M] D4 H H1 H2 H3 H4 H5 H6 H7 H9
(mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
* 75 280 1 ∕4 185 8 145 344 148 24 46 100 129 195 298 46
** 90 280 1 ∕4 200 12 160 348 150 24 46 100 129 195 302 57
** 110 335 1 ∕4 225 12 180 395 176 24 46 100 129 195 349 69
** 160 335 1 ∕4 285 12 240 455 237 24 46 100 129 195 409 108

d H10 L L2 L3
(mm) (mm) (mm) (mm) (mm)
* 75 15 290 70
** 90 15 310 120
** 110 20 350 120
** 160 20 480 100 200

157
