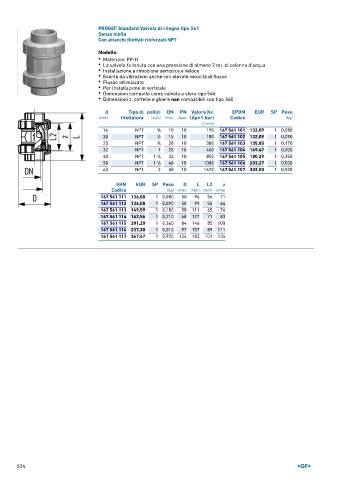

Page 524 - GEORGFISCHER - LISTINO 896

PROGEF Standard Valvola di ritegno tipo 561
Senza molla
Con attacchi filettati rinforzati NPT

Modello:
• Materiale: PP-H
• La valvola fa tenuta con una pressione di almeno 2 mt. di colonna d'acqua
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Per installazione in verticale
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360

d Tipo di pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) filettatura (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 NPT 3 ∕8 10 10 190 167 561 101 132,09 1 0,080
20 NPT 1 ∕2 15 10 180 167 561 102 132,09 1 0,090
25 NPT 3 ∕4 20 10 380 167 561 103 135,85 1 0,170
32 NPT 1 25 10 460 167 561 104 149,47 1 0,200
40 NPT 1 ∕4 32 10 850 167 561 105 180,29 1 0,350
1
50 NPT 1 ∕2 40 10 1080 167 561 106 203,27 1 0,500
1
63 NPT 2 50 10 1670 167 561 107 303,00 1 0,920
FKM EUR SP Peso D L L2 z
Codice (kg) (mm) (mm) (mm) (mm)
167 561 111 136,08 1 0,080 50 96 56 71
167 561 112 136,08 1 0,090 50 99 56 64
167 561 113 149,59 1 0,180 58 111 65 76
167 561 114 162,56 1 0,210 68 127 71 83
167 561 115 201,20 1 0,360 84 146 85 100
167 561 116 237,30 1 0,510 97 157 89 111
167 561 117 367,67 1 0,920 124 183 101 134
