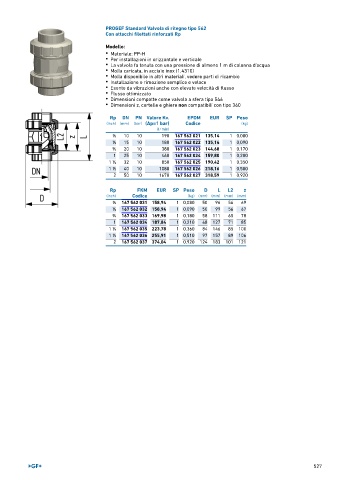

Page 527 - GEORGFISCHER - LISTINO 896

PROGEF Standard Valvola di ritegno tipo 562
Con attacchi filettati rinforzati Rp

Modello:
• Materiale: PP-H
• Per installazioni in orizzontale e verticale
• La valvola fa tenuta con una pressione di almeno 1 m di colonna d'acqua
• Molla caricata, in acciaio inox (1.4310)
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360

Rp DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
3 10 10 190 167 562 021 135,14 1 0,080
∕8
1 ∕2 15 10 180 167 562 022 135,14 1 0,090
3 20 10 380 167 562 023 144,68 1 0,170
∕4
1 25 10 460 167 562 024 159,80 1 0,200
1 32 10 850 167 562 025 190,42 1 0,350
1 ∕4
1
1 ∕2 40 10 1080 167 562 026 218,16 1 0,500
2 50 10 1670 167 562 027 318,59 1 0,920
Rp FKM EUR SP Peso D L L2 z
(inch) Codice (kg) (mm) (mm) (mm) (mm)
3 167 562 031 158,94 1 0,080 50 96 56 69
∕8
1 ∕2 167 562 032 158,94 1 0,090 50 99 56 67
3 167 562 033 169,98 1 0,180 58 111 65 78
∕4
1 167 562 034 187,84 1 0,210 68 127 71 85
1 167 562 035 223,78 1 0,360 84 146 85 100
1 ∕4
1 167 562 036 255,91 1 0,510 97 157 89 106
1 ∕2
2 167 562 037 374,04 1 0,920 124 183 101 121

527
