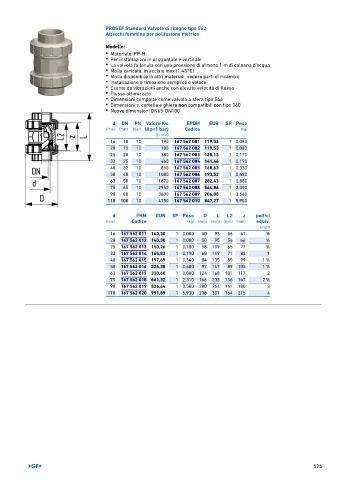

Page 525 - GEORGFISCHER - LISTINO 896
P. 525

PROGEF Standard Valvola di ritegno tipo 562
                                      Attacchi femmina per polifusione metrico

                                      Modello:
                                      • Materiale: PP-H
                                      • Per installazioni in orizzontale e verticale
                                      • La valvola fa tenuta con una pressione di almeno 1 m di colonna d'acqua
                                      • Molla caricata, in acciaio inox (1.4310)
                                      • Molla disponibile in altri materiali, vedere parti di ricambio
                                      • Installazione e rimozione semplice e veloce
                                      • Esente da vibrazioni anche con elevate velocità di flusso
                                      • Flusso ottimizzato
                                      • Dimensioni compatte come valvola a sfera tipo 546
                                      • Dimensioni z, cartelle e ghiere non compatibili con tipo 360
                                      • Nuove dimensioni DN65-DN100

                                         d  DN  PN Valore Kv.      EPDM    EUR  SP Peso
                                      (mm) (mm)  (bar) (Δp=1 bar)  Codice             (kg)
                                                        (l ⁄ min)
                                        16  10   10       190  167 562 001 119,53  1 0,080
                                        20  15   10       180  167 562 002 119,53  1 0,080
                                        25  20   10       380  167 562 003 128,13  1 0,170
                                        32  25   10       460  167 562 004 141,46  1 0,190
                                        40  32   10       850  167 562 005 168,63  1 0,330
                                        50  40   10      1080  167 562 006 193,52  1 0,480
                                        63  50   10      1670  167 562 007 282,43  1 0,880
                                        75  65   10      2950  167 562 008 564,86  1 2,300
                                        90  80   10      3600  167 562 009 706,08  1 3,560
                                       110  100  10      4150  167 562 010 847,27  1 5,900


                                         d       FKM    EUR   SP Peso    D   L   L2   z    pollici
                                      (mm)     Codice              (kg) (mm) (mm) (mm) (mm)  equiv.
                                                                                            (inch)
                                        16  167 562 011 140,30  1 0,080  50  93  56  67        3 ∕8
                                        20  167 562 012 140,30  1 0,080  50  95  56  66        1 ∕2
                                        25  167 562 013 150,26  1 0,180  58  109  65  77       3 ∕4
                                        32  167 562 014 165,83  1 0,190  68  119  71  83       1
                                        40  167 562 015 197,69  1 0,340  84  135  85  99     1  ∕4
                                                                                               1
                                        50  167 562 016 226,38  1 0,480  97  147  89  105    1  ∕2
                                                                                               1
                                        63  167 562 017 330,60  1 0,880  124  168  101  117    2
                                        75  167 562 018 661,32  1 2,310  166  233  136  167  2  ∕2
                                                                                               1
                                        90  167 562 019 826,64  1 3,580  200  254  141  180    3
                                       110  167 562 020 991,89  1 5,930  238  301  164  215    4



































                                                                                                               525
