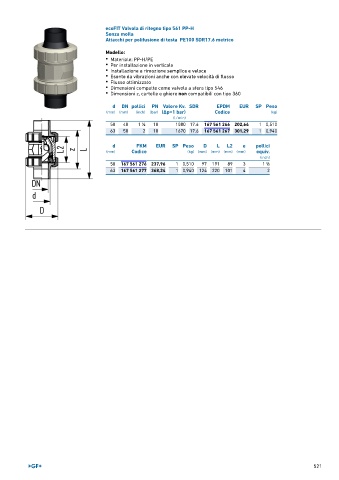

P. 521
ecoFIT Valvola di ritegno tipo 561 PP-H
Senza molla
Attacchi per polifusione di testa PE100 SDR17.6 metrico
Modello:
• Materiale: PP-H/PE
• Per installazione in verticale
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
d DN pollici PN Valore Kv. SDR EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
50 40 1 ∕2 10 1080 17.6 167 561 266 202,64 1 0,510
1
63 50 2 10 1670 17.6 167 561 267 301,29 1 0,940
d FKM EUR SP Peso D L L2 e pollici
(mm) Codice (kg) (mm) (mm) (mm) (mm) equiv.
(inch)
50 167 561 276 237,96 1 0,510 97 191 89 3 1 ∕2
1
63 167 561 277 368,24 1 0,940 124 220 101 4 2
521
