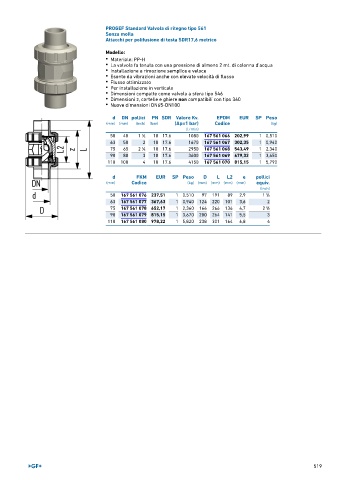

Page 519 - GEORGFISCHER - LISTINO 896

PROGEF Standard Valvola di ritegno tipo 561
Senza molla
Attacchi per polifusione di testa SDR17,6 metrico

Modello:
• Materiale: PP-H
• La valvola fa tenuta con una pressione di almeno 2 mt. di colonna d'acqua
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Per installazione in verticale
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Nuove dimensioni DN65-DN100

d DN pollici PN SDR Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
50 40 1 ∕2 10 17.6 1080 167 561 066 202,99 1 0,510
1
63 50 2 10 17.6 1670 167 561 067 302,35 1 0,940
75 65 2 ∕2 10 17.6 2950 167 561 068 543,49 1 2,340
1
90 80 3 10 17.6 3600 167 561 069 679,32 1 3,650
110 100 4 10 17.6 4150 167 561 070 815,15 1 5,790

d FKM EUR SP Peso D L L2 e pollici
(mm) Codice (kg) (mm) (mm) (mm) (mm) equiv.
(inch)
50 167 561 076 237,51 1 0,510 97 191 89 2,9 1 ∕2
1
63 167 561 077 367,63 1 0,940 124 220 101 3,6 2
75 167 561 078 652,17 1 2,360 166 266 136 4,7 2 ∕2
1
90 167 561 079 815,15 1 3,670 200 264 141 5,5 3
110 167 561 080 978,22 1 5,820 238 301 164 6,8 4

519
