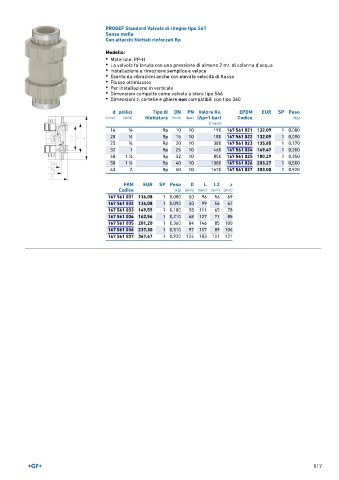

Page 517 - GEORGFISCHER - LISTINO 896

PROGEF Standard Valvola di ritegno tipo 561
Senza molla
Con attacchi filettati rinforzati Rp

Modello:
• Materiale: PP-H
• La valvola fa tenuta con una pressione di almeno 2 mt. di colonna d'acqua
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Per installazione in verticale
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360

d pollici Tipo di DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) filettatura (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 3 ∕8 Rp 10 10 190 167 561 021 132,09 1 0,080
20 1 ∕2 Rp 15 10 180 167 561 022 132,09 1 0,090
25 3 ∕4 Rp 20 10 380 167 561 023 135,85 1 0,170
32 1 Rp 25 10 460 167 561 024 149,47 1 0,200
40 1 ∕4 Rp 32 10 850 167 561 025 180,29 1 0,350
1
50 1 ∕2 Rp 40 10 1080 167 561 026 203,27 1 0,500
1
63 2 Rp 50 10 1670 167 561 027 303,00 1 0,920
FKM EUR SP Peso D L L2 z
Codice (kg) (mm) (mm) (mm) (mm)
167 561 031 136,08 1 0,080 50 96 56 69
167 561 032 136,08 1 0,090 50 99 56 67
167 561 033 149,59 1 0,180 58 111 65 78
167 561 034 162,56 1 0,210 68 127 71 85
167 561 035 201,20 1 0,360 84 146 85 100
167 561 036 237,30 1 0,510 97 157 89 106
167 561 037 367,67 1 0,920 124 183 101 121

517
