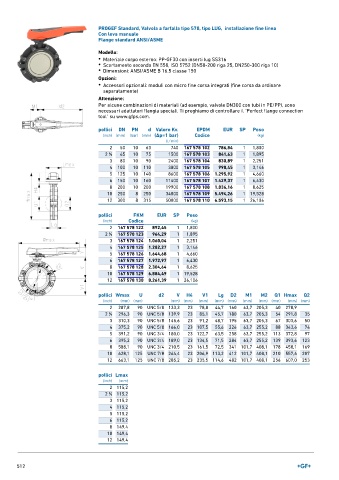

Page 512 - GEORGFISCHER - LISTINO 896

PROGEF Standard, Valvola a farfalla tipo 578, tipo LUG, installazione fine linea
Con leva manuale
Flange standard ANSI/ASME

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ANSI/ASME B 16.5 classe 150

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

pollici DN PN d Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (mm) (Δp=1 bar) Codice (kg)
(l ⁄ min)
2 50 10 63 740 167 578 102 786,84 1 1,800
1
2 ∕2 65 10 75 1500 167 578 103 841,63 1 1,895
3 80 10 90 2400 167 578 104 830,89 1 2,251
4 100 10 110 3800 167 578 105 998,45 1 3,146
5 125 10 140 8600 167 578 106 1.295,92 1 4,660
6 150 10 160 11400 167 578 107 1.429,37 1 6,430
8 200 10 200 19900 167 578 108 1.836,16 1 8,625
10 250 8 250 34000 167 578 109 5.494,26 1 19,528
12 300 8 315 50000 167 578 110 6.593,15 1 26,106

pollici FKM EUR SP Peso
(inch) Codice (kg)
2 167 578 122 892,45 1 1,800
1
2 ∕2 167 578 123 964,29 1 1,895
3 167 578 124 1.060,04 1 2,251
4 167 578 125 1.282,27 1 3,146
5 167 578 126 1.644,68 1 4,660
6 167 578 127 1.972,97 1 6,430
8 167 578 128 2.304,64 1 8,625
10 167 578 129 6.884,49 1 19,528
12 167 578 130 8.261,39 1 26,106

pollici Wmax U d2 V H4 V1 Lg D2 M1 M2 Q1 Hmax Q2
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
2 287,8 90 UNC 5/8 133,3 23 78,8 44,7 160 63,7 205,3 40 278,9
1
2 ∕2 296,3 90 UNC 5/8 139,9 23 85,1 45,7 180 63,7 205,3 54 291,8 35
3 310,3 90 UNC 5/8 145,6 23 91,2 48,7 195 63,7 205,3 67 303,6 50
4 375,2 90 UNC 5/8 166,0 23 107,5 55,6 226 63,7 255,2 88 343,6 74
5 391,2 90 UNC 3/4 180,0 23 122,7 63,5 258 63,7 255,2 113 372,8 97
6 395,2 90 UNC 3/4 189,0 23 134,5 71,5 284 63,7 255,2 139 393,6 123
8 588,1 90 UNC 3/4 210,5 23 161,5 72,5 341 101,7 408,1 178 458,1 169
10 628,1 125 UNC 7/8 264,4 23 206,9 113,2 412 101,7 408,1 210 557,6 207
12 663,1 125 UNC 7/8 285,2 23 235,5 114,6 482 101,7 408,1 256 607,0 253

pollici Lmax
(inch) (mm)
2 115,2
2 ∕2 115,2
1
3 115,2
4 115,2
5 115,2
6 115,2
8 149,4
10 149,4
12 149,4
