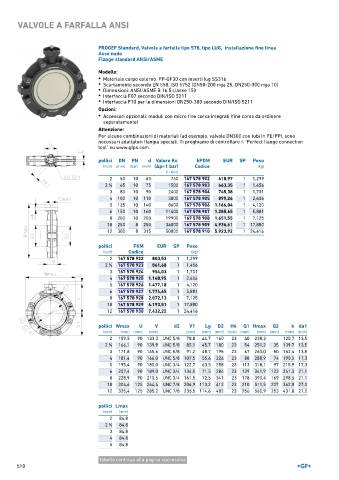

Page 510 - GEORGFISCHER - LISTINO 896

VALVOLE A FARFALLA ANSI

PROGEF Standard, Valvola a farfalla tipo 578, tipo LUG, installazione fine linea
Asse nudo
Flange standard ANSI/ASME

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ANSI/ASME B 16.5 classe 150
• Interfaccia F07 secondo DIN/ISO 5211
• Interfaccia F10 per le dimensioni DN250-300 secondo DIN/ISO 5211

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

pollici DN PN d Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (mm) (Δp=1 bar) Codice (kg)
(l ⁄ min)
2 50 10 63 740 167 578 902 618,97 1 1,299
1
2 ∕2 65 10 75 1500 167 578 903 663,35 1 1,456
3 80 10 90 2400 167 578 904 745,38 1 1,701
4 100 10 110 3800 167 578 905 899,26 1 2,606
5 125 10 140 8600 167 578 906 1.166,04 1 4,120
6 150 10 160 11400 167 578 907 1.285,65 1 5,881
8 200 10 200 19900 167 578 908 1.651,55 1 7,125
10 250 8 250 34000 167 578 909 4.936,61 1 17,880
12 300 8 315 50000 167 578 910 5.923,92 1 24,416

pollici FKM EUR SP Peso
(inch) Codice (kg)
2 167 578 922 803,53 1 1,299
1 167 578 923 861,68 1 1,456
2 ∕2
3 167 578 924 954,03 1 1,701
4 167 578 925 1.148,95 1 2,606
5 167 578 926 1.477,18 1 4,120
6 167 578 927 1.774,65 1 5,881
8 167 578 928 2.072,13 1 7,125
10 167 578 929 6.193,51 1 17,880
12 167 578 930 7.432,22 1 24,416

pollici Wmax U V d2 V1 Lg D2 H4 Q1 Hmax Q2 k da1
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
2 159,5 90 133,3 UNC 5/8 78,8 44,7 160 23 40 238,3 120,7 13,5
1 166,1 90 139,9 UNC 5/8 85,1 45,7 180 23 54 251,2 35 139,7 13,5
2 ∕2
3 171,8 90 145,6 UNC 5/8 91,2 48,7 195 23 67 263,0 50 152,4 13,5
4 181,4 90 166,0 UNC 5/8 107,5 55,6 226 23 88 288,9 74 190,5 17,3
5 195,4 90 180,0 UNC 3/4 122,7 63,5 258 23 113 318,1 97 215,9 17,3
6 207,4 90 189,0 UNC 3/4 134,5 71,5 284 23 139 341,9 123 241,3 21,1
8 228,9 90 210,5 UNC 3/4 161,5 72,5 341 23 178 390,4 169 298,5 21,1
10 304,6 125 264,4 UNC 7/8 206,9 113,2 412 23 210 511,5 207 362,0 27,0
12 325,4 125 285,2 UNC 7/8 235,5 114,6 482 23 256 560,9 253 431,8 27,0

pollici Lmax
(inch) (mm)
2 84,8
1 84,8
2 ∕2
3 84,8
4 84,8
5 84,8

tabella continua alla pagina successiva
