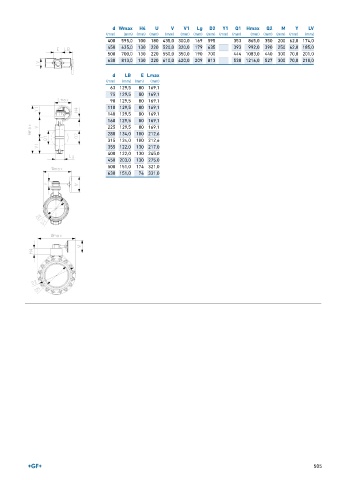

P. 505
d Wmax H4 U V V1 Lg D2 Y1 Q1 Hmax Q2 M Y LV
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
400 595,0 100 180 435,0 300,0 169 595 353 865,0 350 200 62,0 174,0
450 635,0 130 220 520,0 320,0 179 635 393 992,0 390 250 62,0 185,0
500 700,0 130 220 550,0 350,0 190 700 444 1083,0 440 300 70,0 201,0
630 813,0 130 220 610,0 420,0 209 813 530 1216,0 527 300 70,0 210,0
d LB E Lmax
(mm) (mm) (mm) (mm)
63 129,5 80 169,1
75 129,5 80 169,1
90 129,5 80 169,1
110 129,5 80 169,1
140 129,5 80 169,1
160 129,5 80 169,1
225 129,5 80 169,1
280 134,0 100 212,6
315 134,0 100 212,6
355 122,0 130 217,0
400 122,0 130 245,0
450 203,0 130 275,0
500 151,0 174 321,0
630 151,0 74 331,0
