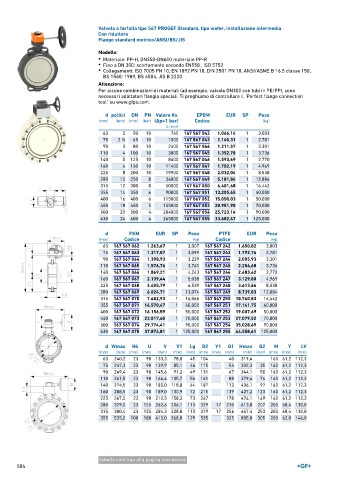

Page 504 - GEORGFISCHER - LISTINO 896

Valvola a farfalla tipo 567 PROGEF Standard, tipo wafer, installazione intermedia
Con riduttore
Flange standard metrico/ANSI/BS/JIS

Modello:
• Materiale: PP-H, DN350-DN600 materiale PP-R
• Fino a DN 300: scartamento secondo EN558 , ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 167 567 042 1.066,14 1 3,003
75 2 ∕2 65 10 1500 167 567 043 1.140,31 1 2,781
1
90 3 80 10 2400 167 567 044 1.211,57 1 3,301
110 4 100 10 3800 167 567 045 1.352,78 1 3,736
140 5 125 10 8600 167 567 046 1.593,69 1 2,770
160 6 150 10 11400 167 567 047 1.702,19 1 4,969
225 8 200 10 19900 167 567 048 2.032,04 1 8,538
280 10 250 8 34000 167 567 049 5.181,84 1 12,884
315 12 300 8 50000 167 567 050 6.401,68 1 16,442
355 14 350 6 90000 167 567 051 13.205,65 1 40,000
400 16 400 6 115000 167 567 052 15.050,03 1 50,000
450 18 450 5 155000 167 567 053 20.951,90 1 70,000
500 20 500 4 204000 167 567 054 25.723,14 1 90,000
630 24 600 4 265000 167 567 055 33.682,47 1 125,000

d FKM EUR SP Peso PTFE EUR Peso
(mm) Codice (kg) Codice (kg)
63 167 567 062 1.263,67 1 3,007 167 567 242 1.650,82 3,003
75 167 567 063 1.317,57 1 3,099 167 567 243 1.792,76 2,781
90 167 567 064 1.398,93 1 3,229 167 567 244 2.005,93 3,301
110 167 567 065 1.576,74 1 3,741 167 567 245 2.254,68 3,736
140 167 567 066 1.869,21 1 4,243 167 567 246 2.683,62 2,770
160 167 567 067 2.139,44 1 5,038 167 567 247 3.129,80 4,969
225 167 567 068 2.405,79 1 6,539 167 567 248 3.613,66 8,538
280 167 567 069 6.024,71 1 13,074 167 567 249 8.739,83 12,884
315 167 567 070 7.482,93 1 16,066 167 567 250 10.740,83 16,442
355 167 567 071 14.570,47 1 40,000 167 567 251 17.141,75 40,000
400 167 567 072 16.156,59 1 50,000 167 567 252 19.007,69 50,000
450 167 567 073 23.017,60 1 70,000 167 567 253 27.079,52 70,000
500 167 567 074 29.774,41 1 90,000 167 567 254 35.028,69 90,000
630 167 567 075 37.874,81 1 125,000 167 567 255 44.558,61 125,000

d Wmax H4 U V V1 Lg D2 Y1 Q1 Hmax Q2 M Y LV
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 240,2 23 90 133,3 78,8 45 104 40 319,4 160 61,2 112,3
75 247,3 23 90 139,9 85,1 46 115 54 332,3 35 160 61,2 112,3
90 249,4 23 90 145,6 91,2 49 131 67 344,1 50 160 61,2 112,3
110 261,5 23 90 166,4 105,7 56 161 88 379,4 74 160 61,2 112,3
140 274,5 23 90 180,0 118,8 64 187 113 406,1 97 160 61,2 112,3
160 288,5 23 90 189,0 130,9 72 215 139 427,2 123 160 61,2 112,3
225 267,0 23 90 210,5 158,3 73 267 178 476,1 169 160 61,2 112,3
280 329,0 23 125 262,6 206,1 113 329 17 210 613,0 207 200 68,4 130,0
315 380,4 23 125 284,3 228,8 113 379 17 256 657,4 253 200 68,4 130,0
355 535,0 100 180 410,0 268,0 129 535 325 805,0 305 200 62,0 146,0

tabella continua alla pagina successiva
