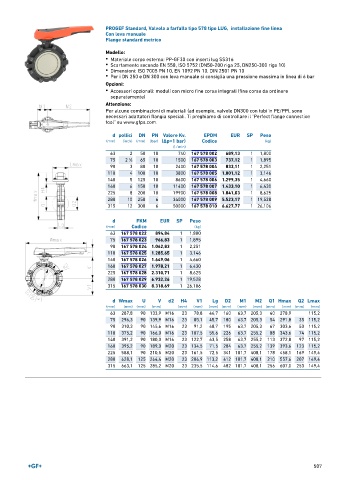

Page 507 - GEORGFISCHER - LISTINO 896

PROGEF Standard, Valvola a farfalla tipo 578 tipo LUG, installazione fine linea
Con leva manuale
Flange standard metrico

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10
• Per i DN 250 e DN 300 con leva manuale si consiglia una pressione massima in linea di 6 bar

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 167 578 002 689,13 1 1,800
75 2 ∕2 65 10 1500 167 578 003 737,12 1 1,895
1
90 3 80 10 2400 167 578 004 833,11 1 2,251
110 4 100 10 3800 167 578 005 1.001,12 1 3,146
140 5 125 10 8600 167 578 006 1.299,35 1 4,660
160 6 150 10 11400 167 578 007 1.433,10 1 6,430
225 8 200 10 19900 167 578 008 1.841,03 1 8,625
280 10 250 6 34000 167 578 009 5.523,17 1 19,528
315 12 300 6 50000 167 578 010 6.627,77 1 26,106

d FKM EUR SP Peso
(mm) Codice (kg)
63 167 578 022 894,84 1 1,800
75 167 578 023 966,83 1 1,895
90 167 578 024 1.062,83 1 2,251
110 167 578 025 1.285,65 1 3,146
140 167 578 026 1.649,06 1 4,660
160 167 578 027 1.978,21 1 6,430
225 167 578 028 2.310,71 1 8,625
280 167 578 029 6.932,26 1 19,528
315 167 578 030 8.318,69 1 26,106

d Wmax U V d2 H4 V1 Lg D2 M1 M2 Q1 Hmax Q2 Lmax
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 287,8 90 133,9 M16 23 78,8 44,7 160 63,7 205,3 40 278,9 115,2
75 296,3 90 139,9 M16 23 85,1 45,7 180 63,7 205,3 54 291,8 35 115,2
90 310,3 90 145,6 M16 23 91,2 48,7 195 63,7 205,3 67 303,6 50 115,2
110 375,2 90 166,0 M16 23 107,5 55,6 226 63,7 255,2 88 343,6 74 115,2
140 391,2 90 180,0 M16 23 122,7 63,5 258 63,7 255,2 113 372,8 97 115,2
160 395,2 90 189,0 M20 23 134,5 71,5 284 63,7 255,2 139 393,6 123 115,2
225 588,1 90 210,5 M20 23 161,5 72,5 341 101,7 408,1 178 458,1 169 149,4
280 628,1 125 264,4 M20 23 206,9 113,2 412 101,7 408,1 210 557,6 207 149,4
315 663,1 125 285,2 M20 23 235,5 114,6 482 101,7 408,1 256 607,0 253 149,4
