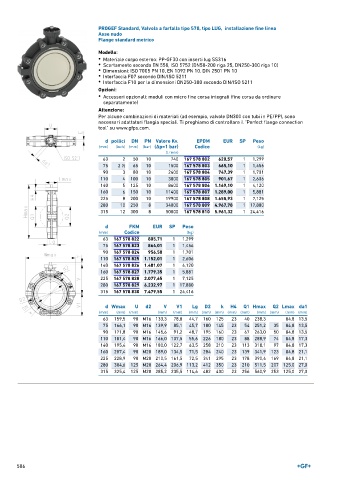

Page 506 - GEORGFISCHER - LISTINO 896

PROGEF Standard, Valvola a farfalla tipo 578, tipo LUG, installazione fine linea
Asse nudo
Flange standard metrico

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10
• Interfaccia F07 secondo DIN/ISO 5211
• Interfaccia F10 per le dimensioni DN250-300 secondo DIN/ISO 5211

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 167 578 802 620,57 1 1,299
75 2 ∕2 65 10 1500 167 578 803 665,10 1 1,456
1
90 3 80 10 2400 167 578 804 747,39 1 1,701
110 4 100 10 3800 167 578 805 901,67 1 2,606
140 5 125 10 8600 167 578 806 1.169,10 1 4,120
160 6 150 10 11400 167 578 807 1.289,00 1 5,881
225 8 200 10 19900 167 578 808 1.655,93 1 7,125
280 10 250 8 34000 167 578 809 4.967,78 1 17,880
315 12 300 8 50000 167 578 810 5.961,32 1 24,416

d FKM EUR SP Peso
(mm) Codice (kg)
63 167 578 822 805,71 1 1,299
75 167 578 823 864,01 1 1,456
90 167 578 824 956,58 1 1,701
110 167 578 825 1.152,01 1 2,606
140 167 578 826 1.481,07 1 4,120
160 167 578 827 1.779,35 1 5,881
225 167 578 828 2.077,65 1 7,125
280 167 578 829 6.232,97 1 17,880
315 167 578 830 7.479,55 1 24,416

d Wmax U d2 V V1 Lg D2 k H4 Q1 Hmax Q2 Lmax da1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 159,5 90 M16 133,3 78,8 44,7 160 125 23 40 238,3 84,8 13,5
75 166,1 90 M16 139,9 85,1 45,7 180 145 23 54 251,2 35 84,8 13,5
90 171,8 90 M16 145,6 91,2 48,7 195 160 23 67 263,0 50 84,8 13,5
110 181,4 90 M16 166,0 107,5 55,6 226 180 23 88 288,9 74 84,8 17,3
140 195,4 90 M16 180,0 122,7 63,5 258 210 23 113 318,1 97 84,8 17,3
160 207,4 90 M20 189,0 134,5 71,5 284 240 23 139 341,9 123 84,8 21,1
225 228,9 90 M20 210,5 161,5 72,5 341 295 23 178 390,4 169 84,8 21,1
280 304,6 125 M20 264,4 206,9 113,2 412 350 23 210 511,5 207 125,0 27,0
315 325,4 125 M20 285,2 235,5 114,6 482 400 23 256 560,9 253 125,0 27,0

506
