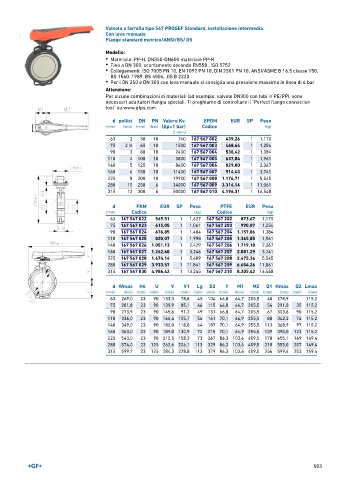

Page 503 - GEORGFISCHER - LISTINO 896

Valvola a farfalla tipo 567 PROGEF Standard, installazione intermedia
Con leva manuale
Flange standard metrico/ANSI/BS/JIS

Modello:
• Materiale: PP-H, DN350-DN600 materiale PP-R
• Fino a DN 300: scartamento secondo EN558 , ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
• Per i DN 250 e DN 300 con leva manuale si consiglia una pressione massima in linea di 6 bar

Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 167 567 002 439,26 1 1,170
75 2 ∕2 65 10 1500 167 567 003 468,64 1 1,254
1
90 3 80 10 2400 167 567 004 530,42 1 1,384
110 4 100 10 3800 167 567 005 637,84 1 1,961
140 5 125 10 8600 167 567 006 829,80 1 2,367
160 6 150 10 11400 167 567 007 914,43 1 3,741
225 8 200 10 19900 167 567 008 1.174,71 1 5,545
280 10 250 6 34000 167 567 009 3.316,14 1 11,061
315 12 300 6 50000 167 567 010 4.196,31 1 16,548

d FKM EUR SP Peso PTFE EUR Peso
(mm) Codice (kg) Codice (kg)
63 167 567 022 569,51 1 1,627 167 567 202 873,67 1,170
75 167 567 023 615,05 1 1,061 167 567 203 990,07 1,254
90 167 567 024 676,85 1 1,404 167 567 204 1.157,06 1,384
110 167 567 025 820,07 1 1,998 167 567 205 1.365,85 1,961
140 167 567 026 1.051,13 1 2,429 167 567 206 1.719,10 2,367
160 167 567 027 1.262,60 1 3,246 167 567 207 2.081,29 3,741
225 167 567 028 1.474,14 1 5,609 167 567 208 2.475,36 5,545
280 167 567 029 3.933,57 1 11,841 167 567 209 6.654,26 11,061
315 167 567 030 4.986,42 1 13,245 167 567 210 8.305,42 16,548

d Wmax H4 U V V1 Lg D2 Y M1 M2 Q1 Hmax Q2 Lmax
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 269,0 23 90 133,3 78,8 45 104 66,8 64,7 205,5 40 278,9 115,2
75 281,8 23 90 139,9 85,1 46 115 66,8 64,7 205,5 54 291,8 35 115,2
90 273,9 23 90 145,6 91,2 49 131 66,8 64,7 205,5 67 303,6 50 115,2
110 336,0 23 90 166,4 105,7 56 161 70,1 64,9 255,5 88 342,2 74 115,2
140 349,0 23 90 180,0 118,8 64 187 70,1 64,9 255,5 113 368,9 97 115,2
160 363,0 23 90 189,0 130,9 72 215 70,1 64,9 255,5 139 390,0 123 115,2
225 543,0 23 90 210,5 158,3 73 267 86,3 103,6 409,5 178 455,1 169 149,4
280 574,0 23 125 262,6 206,1 113 329 86,3 103,6 409,5 210 555,0 207 149,4
315 599,7 23 125 284,3 228,8 113 379 86,3 103,6 409,5 256 599,4 253 149,4

503
