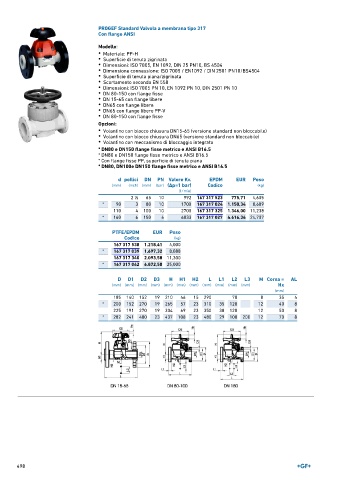

Page 498 - GEORGFISCHER - LISTINO 896

PROGEF Standard Valvola a membrana tipo 317
Con flange ANSI

Modello:
• Materiale: PP-H
• Superficie di tenuta zigrinata
• Dimensioni: ISO 7005, EN 1092, DIN 25 PN10, BS 4504
• Dimensione connessione: ISO 7005 / EN1092 / DIN 2501 PN10/BS4504
• Superficie di tenuta piana/zigrinata
• Scartamento secondo EN 558
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10
• DN 80-150 con flange fisse
• DN 15-65 con flange libere
• DN65 con flange libere
• DN65 con flange libere PP-V
• DN 80-150 con flange fisse

Opzioni:
• Volantino con blocco chiusura DN15-65 (versione standard non bloccabile)
• Volantino con blocco chiusura DN65 (versione standard non bloccabile)
• Volantino con meccanismo di bloccaggio integrato

* DN80 e DN150 flange fisse metrico e ANSI B16.5
* DN80 e DN150 flange fisse metrico e ANSI B16.5
* Con flange fisse PP, superficie di tenuta piana
* DN80, DN100e DN150 flange fisse metrico e ANSI B16.5

d pollici DN PN Valore Kv. EPDM EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
1
2 ∕2 65 10 992 167 317 523 775,71 4,605
* 90 3 80 10 1700 167 317 024 1.150,34 8,689
110 4 100 10 2700 167 317 325 1.346,00 11,238
* 160 6 150 6 6033 167 317 027 4.616,34 24,707

PTFE/EPDM EUR Peso
Codice (kg)
167 317 538 1.218,41 4,000
* 167 317 039 1.697,32 8,088
167 317 340 2.093,58 11,300
* 167 317 042 6.872,58 25,000

D D1 D2 D3 H H1 H2 L L1 L2 L3 M Corsa = AL
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
185 140 152 19 210 46 15 290 70 8 35 4
* 200 152 270 19 265 57 23 310 35 120 12 40 8
225 191 270 19 304 69 23 350 38 120 12 50 8
* 282 241 400 23 437 108 23 480 29 100 200 12 70 8

498
