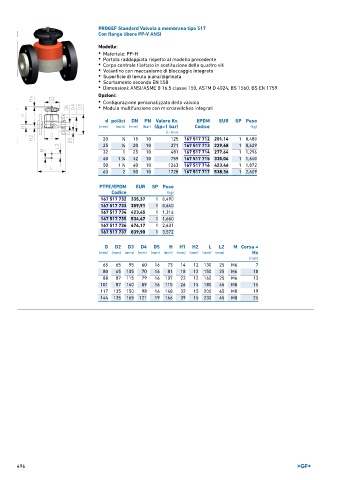

Page 496 - GEORGFISCHER - LISTINO 896

PROGEF Standard Valvola a membrana tipo 517
Con flange libere PP-V ANSI

Modello:
• Materiale: PP-H
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Superficie di tenuta piana/zigrinata
• Scartamento secondo EN 558
• Dimensioni: ANSI/ASME B 16.5 classe 150, ASTM D 4024, BS 1560, BS EN 1759

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 1 ∕2 15 10 125 167 517 712 201,14 1 0,480
25 3 ∕4 20 10 271 167 517 713 229,68 1 0,629
32 1 25 10 481 167 517 714 277,64 1 1,296
40 1 ∕4 32 10 759 167 517 715 335,04 1 1,640
1
50 1 ∕2 40 10 1263 167 517 716 423,46 1 1,872
1
63 2 50 10 1728 167 517 717 538,36 1 2,609
PTFE/EPDM EUR SP Peso
Codice (kg)
167 517 732 335,37 1 0,490
167 517 733 359,91 1 0,640
167 517 734 423,45 1 1,316
167 517 735 534,47 1 1,660
167 517 736 674,17 1 2,631
167 517 737 839,90 1 3,572

D D2 D3 D4 D5 H H1 H2 L L2 M Corsa =
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
65 65 95 60 16 73 14 12 130 25 M6 7
80 65 105 70 16 81 18 12 150 25 M6 10
88 87 115 79 16 107 22 12 160 25 M6 13
101 87 140 89 16 115 26 15 180 45 M8 15
117 135 150 98 16 148 32 15 200 45 M8 19
144 135 165 121 19 166 39 15 230 45 M8 25

496
