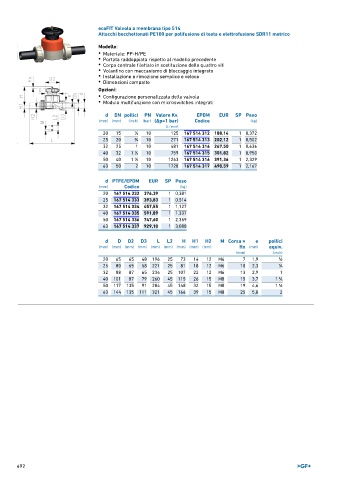

ecoFIT Valvola a membrana tipo 514
Attacchi bocchettonati PE100 per polifusione di testa e elettrofusione SDR11 metrico

Modello:
• Materiale: PP-H/PE
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 125 167 514 312 188,14 1 0,372
25 20 3 ∕4 10 271 167 514 313 202,12 1 0,502
32 25 1 10 481 167 514 314 247,50 1 0,636
40 32 1 ∕4 10 759 167 514 315 301,82 1 0,950
1
50 40 1 ∕2 10 1263 167 514 316 391,36 1 2,329
1
63 50 2 10 1728 167 514 317 490,59 1 2,167
d PTFE/EPDM EUR SP Peso
(mm) Codice (kg)
20 167 514 332 376,39 1 0,381
25 167 514 333 393,83 1 0,514
32 167 514 334 457,55 1 1,127
40 167 514 335 591,89 1 1,337
50 167 514 336 747,60 1 2,359
63 167 514 337 929,10 1 3,088

d D D2 D3 L L2 H H1 H2 M Corsa = e pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx (mm) equiv.
(mm) (inch)
20 65 65 48 196 25 73 14 12 M6 7 1,9 1 ∕2
25 80 65 58 221 25 81 18 12 M6 10 2,3 3 ∕4
32 88 87 65 234 25 107 22 12 M6 13 2,9 1
40 101 87 79 260 45 115 26 15 M8 15 3,7 1 ∕4
1
50 117 135 91 284 45 148 32 15 M8 19 4,6 1 ∕2
1
63 144 135 111 321 45 166 39 15 M8 25 5,8 2
