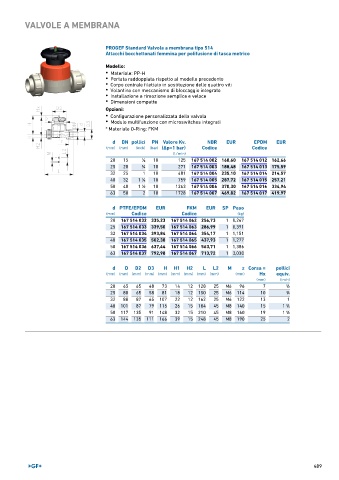

Page 489 - GEORGFISCHER - LISTINO 896

VALVOLE A MEMBRANA

PROGEF Standard Valvola a membrana tipo 514
Attacchi bocchettonati femmina per polifusione di tasca metrico

Modello:
• Materiale: PP-H
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

* Materiale O-Ring: FKM

d DN pollici PN Valore Kv. NBR EUR EPDM EUR
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice Codice
(l ⁄ min)
20 15 1 ∕2 10 125 167 514 002 168,60 167 514 012 162,66
25 20 3 ∕4 10 271 167 514 003 188,48 167 514 013 175,59
32 25 1 10 481 167 514 004 235,10 167 514 014 214,57
40 32 1 ∕4 10 759 167 514 005 287,72 167 514 015 257,21
1
50 40 1 ∕2 10 1263 167 514 006 370,30 167 514 016 334,94
1
63 50 2 10 1728 167 514 007 469,82 167 514 017 419,97
d PTFE/EPDM EUR FKM EUR SP Peso
(mm) Codice Codice (kg)
20 167 514 032 335,23 167 514 062 256,73 1 0,267
25 167 514 033 339,50 167 514 063 286,99 1 0,391
32 167 514 034 393,84 167 514 064 354,17 1 1,151
40 167 514 035 502,38 167 514 065 437,93 1 1,277
50 167 514 036 637,44 167 514 066 563,71 1 1,386
63 167 514 037 792,98 167 514 067 713,72 1 3,030

d D D2 D3 H H1 H2 L L2 M z Corsa = pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 65 65 48 73 14 12 128 25 M6 96 7 1 ∕2
25 80 65 58 81 18 12 150 25 M6 114 10 3 ∕4
32 88 87 65 107 22 12 162 25 M6 122 13 1
40 101 87 79 115 26 15 184 45 M8 140 15 1 ∕4
1
50 117 135 91 148 32 15 210 45 M8 160 19 1 ∕2
1
63 144 135 111 166 39 15 248 45 M8 190 25 2
