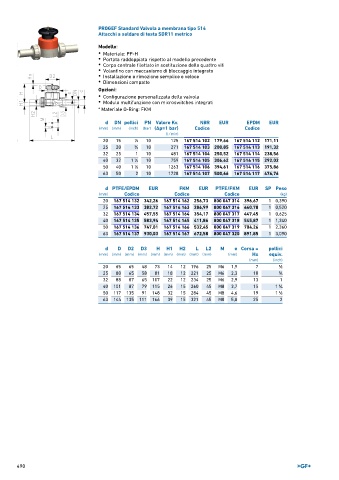

Page 490 - GEORGFISCHER - LISTINO 896

PROGEF Standard Valvola a membrana tipo 514
Attacchi a saldare di testa SDR11 metrico

Modello:
• Materiale: PP-H
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

* Materiale O-Ring: FKM

d DN pollici PN Valore Kv. NBR EUR EPDM EUR
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice Codice
(l ⁄ min)
20 15 1 ∕2 10 125 167 514 102 179,66 167 514 112 171,11
25 20 3 ∕4 10 271 167 514 103 200,85 167 514 113 191,32
32 25 1 10 481 167 514 104 250,52 167 514 114 238,56
40 32 1 ∕4 10 759 167 514 105 306,62 167 514 115 292,02
1
50 40 1 ∕2 10 1263 167 514 106 394,61 167 514 116 375,86
1
63 50 2 10 1728 167 514 107 500,66 167 514 117 476,76

d PTFE/EPDM EUR FKM EUR PTFE/FKM EUR SP Peso
(mm) Codice Codice Codice (kg)
20 167 514 132 342,26 167 514 162 256,73 800 047 314 396,67 1 0,390
25 167 514 133 382,72 167 514 163 286,99 800 047 316 440,70 1 0,520
32 167 514 134 457,55 167 514 164 354,17 800 047 317 447,45 1 0,625
40 167 514 135 583,94 167 514 165 411,86 800 047 318 545,87 1 1,340
50 167 514 136 747,01 167 514 166 532,45 800 047 319 704,26 1 2,360
63 167 514 137 930,03 167 514 167 672,58 800 047 320 891,85 1 3,090

d D D2 D3 H H1 H2 L L2 M e Corsa = pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 65 65 48 73 14 12 196 25 M6 1,9 7 1 ∕2
25 80 65 58 81 18 12 221 25 M6 2,3 10 3 ∕4
32 88 87 65 107 22 12 234 25 M6 2,9 13 1
40 101 87 79 115 26 15 260 45 M8 3,7 15 1 ∕4
1
50 117 135 91 148 32 15 284 45 M8 4,6 19 1 ∕2
1
63 144 135 111 166 39 15 321 45 M8 5,8 25 2

490
