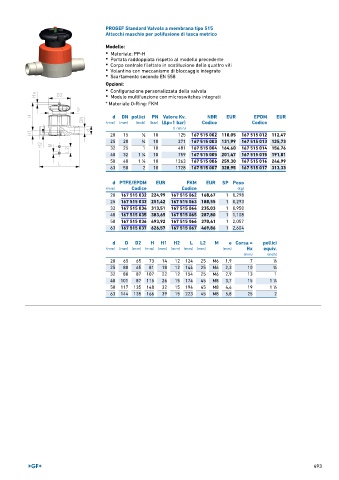

Page 493 - GEORGFISCHER - LISTINO 896

PROGEF Standard Valvola a membrana tipo 515
Attacchi maschio per polifusione di tasca metrico

Modello:
• Materiale: PP-H
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Scartamento secondo EN 558

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

* Materiale O-Ring: FKM

d DN pollici PN Valore Kv. NBR EUR EPDM EUR
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice Codice
(l ⁄ min)
20 15 1 ∕2 10 125 167 515 002 118,05 167 515 012 112,47
25 20 3 ∕4 10 271 167 515 003 131,99 167 515 013 125,73
32 25 1 10 481 167 515 004 164,60 167 515 014 156,76
40 32 1 ∕4 10 759 167 515 005 201,47 167 515 015 191,81
1
50 40 1 ∕2 10 1263 167 515 006 259,30 167 515 016 246,99
1
63 50 2 10 1728 167 515 007 328,95 167 515 017 313,33
d PTFE/EPDM EUR FKM EUR SP Peso
(mm) Codice Codice (kg)
20 167 515 032 224,99 167 515 062 168,67 1 0,298
25 167 515 033 251,42 167 515 063 188,55 1 0,293
32 167 515 034 313,51 167 515 064 235,03 1 0,950
40 167 515 035 383,65 167 515 065 287,80 1 1,108
50 167 515 036 493,92 167 515 066 370,41 1 2,057
63 167 515 037 626,57 167 515 067 469,86 1 2,604

d D D2 H H1 H2 L L2 M e Corsa = pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 65 65 73 14 12 124 25 M6 1,9 7 1 ∕2
25 80 65 81 18 12 144 25 M6 2,3 10 3 ∕4
32 88 87 107 22 12 154 25 M6 2,9 13 1
40 101 87 115 26 15 174 45 M8 3,7 15 1 ∕4
1
50 117 135 148 32 15 194 45 M8 4,6 19 1 ∕2
1
63 144 135 166 39 15 223 45 M8 5,8 25 2
