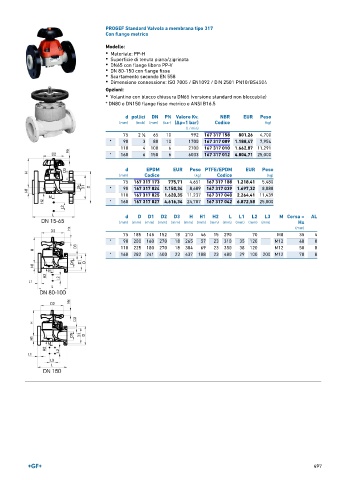

Page 497 - GEORGFISCHER - LISTINO 896

PROGEF Standard Valvola a membrana tipo 317
Con flange metrico

Modello:
• Materiale: PP-H
• Superficie di tenuta piana/zigrinata
• DN65 con flange libere PP-V
• DN 80-150 con flange fisse
• Scartamento secondo EN 558
• Dimensione connessione: ISO 7005 / EN1092 / DIN 2501 PN10/BS4504

Opzioni:
• Volantino con blocco chiusura DN65 (versione standard non bloccabile)

* DN80 e DN150 flange fisse metrico e ANSI B16.5

d pollici DN PN Valore Kv. NBR EUR Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 2 ∕2 65 10 992 167 317 158 801,26 4,700
1
* 90 3 80 10 1700 167 317 009 1.188,47 7,954
110 4 100 6 2700 167 317 010 1.662,87 11,291
* 160 6 150 6 6033 167 317 012 4.804,71 25,000

d EPDM EUR Peso PTFE/EPDM EUR Peso
(mm) Codice (kg) Codice (kg)
75 167 317 173 775,71 4,651 167 317 188 1.218,41 5,480
* 90 167 317 024 1.150,34 8,689 167 317 039 1.697,32 8,088
110 167 317 025 1.620,35 11,237 167 317 040 2.264,41 11,439
* 160 167 317 027 4.616,34 24,707 167 317 042 6.872,58 25,000

d D D1 D2 D3 H H1 H2 L L1 L2 L3 M Corsa = AL
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
75 185 145 152 18 210 46 15 290 70 M8 35 4
* 90 200 160 270 18 265 57 23 310 35 120 M12 40 8
110 225 180 270 18 304 69 23 350 38 120 M12 50 8
* 160 282 241 400 23 437 108 23 480 29 100 200 M12 70 8
