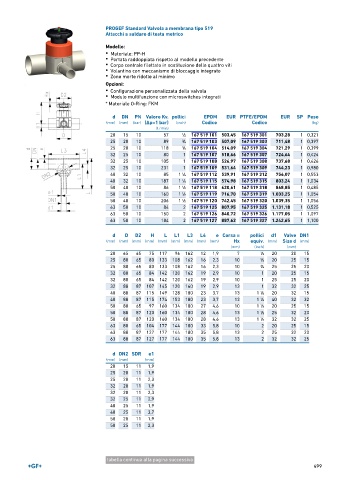

Page 499 - GEORGFISCHER - LISTINO 896

PROGEF Standard Valvola a membrana tipo 519
Attacchi a saldare di testa metrico

Modello:
• Materiale: PP-H
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Zone morte ridotte al minimo

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

* Materiale O-Ring: FKM

d DN PN Valore Kv. pollici EPDM EUR PTFE/EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) (inch) Codice Codice (kg)
(l ⁄ min)
20 15 10 57 1 ∕2 167 519 101 503,45 167 519 301 703,28 1 0,321
25 20 10 89 3 ∕4 167 519 103 507,09 167 519 303 711,48 1 0,397
25 20 10 118 3 ∕4 167 519 104 514,09 167 519 304 721,29 1 0,399
32 25 10 80 1 167 519 107 518,66 167 519 307 724,64 1 0,424
32 25 10 105 1 167 519 108 526,97 167 519 308 737,68 1 0,426
32 25 10 231 1 167 519 109 531,64 167 519 309 744,23 1 0,980
40 32 10 85 1 ∕4 167 519 112 539,91 167 519 312 754,07 1 0,553
1
40 32 10 187 1 ∕4 167 519 115 574,98 167 519 315 803,24 1 1,034
1
50 40 10 86 1 ∕2 167 519 118 620,61 167 519 318 868,85 1 0,485
1
1
50 40 10 160 1 ∕2 167 519 119 716,70 167 519 319 1.003,25 1 1,054
50 40 10 206 1 ∕2 167 519 120 742,45 167 519 320 1.039,35 1 1,056
1
63 50 10 84 2 167 519 125 807,95 167 519 325 1.131,18 1 0,525
63 50 10 150 2 167 519 126 840,72 167 519 326 1.177,05 1 1,097
63 50 10 184 2 167 519 127 887,62 167 519 327 1.242,65 1 1,100
d D D2 H L L1 L3 L4 e Corsa = pollici d1 Valve DN1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv. (mm) Size d (mm)
(mm) (inch) (mm)
20 65 65 75 117 96 162 12 1,9 7 1 ∕2 20 20 15
25 80 65 80 133 108 162 16 2,3 10 3 ∕4 20 25 15
25 80 65 80 133 108 162 16 2,3 10 3 ∕4 25 25 20
32 80 65 84 142 120 162 19 2,9 10 1 20 25 15
32 80 65 84 142 120 162 19 2,9 10 1 25 25 20
32 88 87 107 145 120 160 19 2,9 13 1 32 32 25
40 88 87 115 149 128 180 23 3,7 13 1 ∕4 20 32 15
1
40 88 87 115 174 153 180 23 3,7 13 1 ∕4 40 32 32
1
50 80 65 97 160 134 180 27 4,6 10 1 ∕2 20 25 15
1
50 88 87 120 160 134 180 28 4,6 13 1 ∕2 25 32 20
1
50 88 87 120 160 134 180 28 4,6 13 1 ∕2 32 32 25
1
63 80 65 104 177 144 180 33 5,8 10 2 20 25 15
63 88 87 127 177 144 180 35 5,8 13 2 25 32 20
63 88 87 127 177 144 180 35 5,8 13 2 32 32 25
d DN2 SDR e1
(mm) (mm) (mm)
20 15 11 1,9
25 20 11 1,9
25 20 11 2,3
32 20 11 1,9
32 20 11 2,3
32 25 11 2,9
40 25 11 1,9
40 25 11 3,7
50 20 11 1,9
50 25 11 2,3

tabella continua alla pagina successiva
