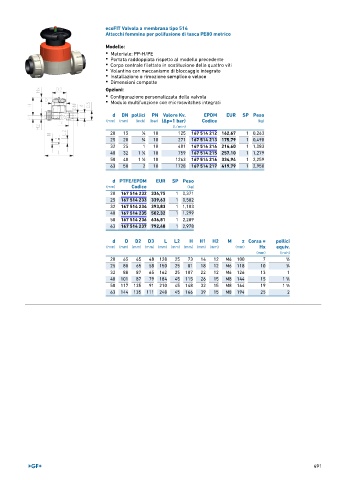

Page 491 - GEORGFISCHER - LISTINO 896

ecoFIT Valvola a membrana tipo 514
Attacchi femmina per polifusione di tasca PE80 metrico

Modello:
• Materiale: PP-H/PE
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 125 167 514 212 162,67 1 0,263
25 20 3 ∕4 10 271 167 514 213 175,79 1 0,490
32 25 1 10 481 167 514 214 214,60 1 1,083
40 32 1 ∕4 10 759 167 514 215 257,10 1 1,279
1
50 40 1 ∕2 10 1263 167 514 216 334,94 1 2,259
1
63 50 2 10 1728 167 514 217 419,79 1 2,950
d PTFE/EPDM EUR SP Peso
(mm) Codice (kg)
20 167 514 232 334,75 1 0,371
25 167 514 233 339,63 1 0,502
32 167 514 234 393,83 1 1,103
40 167 514 235 502,32 1 1,299
50 167 514 236 636,81 1 2,289
63 167 514 237 792,48 1 2,978

d D D2 D3 L L2 H H1 H2 M z Corsa = pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 65 65 48 128 25 73 14 12 M6 100 7 1 ∕2
25 80 65 58 150 25 81 18 12 M6 118 10 3 ∕4
32 88 87 65 162 25 107 22 12 M6 126 13 1
40 101 87 79 184 45 115 26 15 M8 144 15 1 ∕4
1
50 117 135 91 210 45 148 32 15 M8 164 19 1 ∕2
1
63 144 135 111 248 45 166 39 15 M8 194 25 2
