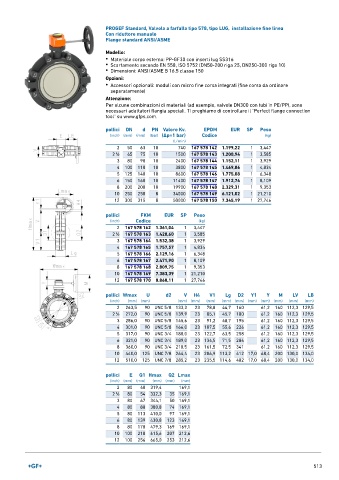

Page 513 - GEORGFISCHER - LISTINO 896

PROGEF Standard, Valvola a farfalla tipo 578, tipo LUG, installazione fine linea
Con riduttore manuale
Flange standard ANSI/ASME

Modello:
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ANSI/ASME B 16.5 classe 150

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

pollici DN d PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
2 50 63 10 740 167 578 142 1.199,22 1 3,447
1
2 ∕2 65 75 10 1500 167 578 143 1.200,94 1 3,585
3 80 90 10 2400 167 578 144 1.152,11 1 3,929
4 100 110 10 3800 167 578 145 1.469,86 1 4,834
5 125 140 10 8600 167 578 146 1.775,08 1 6,348
6 150 160 10 11400 167 578 147 1.912,74 1 8,109
8 200 200 10 19900 167 578 148 2.329,31 1 9,353
10 250 250 8 34000 167 578 149 6.121,02 1 21,210
12 300 315 8 50000 167 578 150 7.345,19 1 27,746

pollici FKM EUR SP Peso
(inch) Codice (kg)
2 167 578 162 1.361,04 1 3,447
1
2 ∕2 167 578 163 1.428,60 1 3,585
3 167 578 164 1.532,38 1 3,929
4 167 578 165 1.757,57 1 4,834
5 167 578 166 2.129,16 1 6,348
6 167 578 167 2.471,90 1 8,109
8 167 578 168 2.809,75 1 9,353
10 167 578 169 7.383,39 1 21,210
12 167 578 170 8.860,11 1 27,746

pollici Wmax U d2 V H4 V1 Lg D2 Y1 Y M LV LB
(inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
2 263,5 90 UNC 5/8 133,3 23 78,8 44,7 160 61,2 160 112,3 129,5
1
2 ∕2 272,0 90 UNC 5/8 139,9 23 85,1 45,7 180 61,2 160 112,3 129,5
3 286,0 90 UNC 5/8 145,6 23 91,2 48,7 195 61,2 160 112,3 129,5
4 301,0 90 UNC 5/8 166,0 23 107,5 55,6 226 61,2 160 112,3 129,5
5 317,0 90 UNC 3/4 180,0 23 122,7 63,5 258 61,2 160 112,3 129,5
6 321,0 90 UNC 3/4 189,0 23 134,5 71,5 284 61,2 160 112,3 129,5
8 360,0 90 UNC 3/4 210,5 23 161,5 72,5 341 61,2 160 112,3 129,5
10 440,0 125 UNC 7/8 264,4 23 206,9 113,2 412 17,0 68,4 200 130,0 134,0
12 510,0 125 UNC 7/8 285,2 23 235,5 114,6 482 17,0 68,4 200 130,0 134,0

pollici E Q1 Hmax Q2 Lmax
(inch) (mm) (mm) (mm) (mm) (mm)
2 80 40 319,4 169,1
1 80 54 332,3 35 169,1
2 ∕2
3 80 67 344,1 50 169,1
4 80 88 380,8 74 169,1
5 80 113 410,0 97 169,1
6 80 139 430,8 123 169,1
8 80 178 479,3 169 169,1
10 100 210 615,6 207 212,6
12 100 256 665,0 253 212,6
