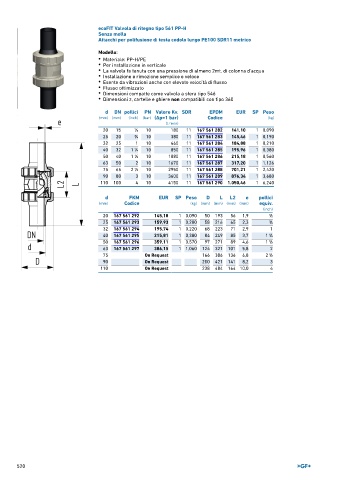

Page 520 - GEORGFISCHER - LISTINO 896

ecoFIT Valvola di ritegno tipo 561 PP-H
Senza molla
Attacchi per polifusione di testa codolo lungo PE100 SDR11 metrico

Modello:
• Materiale: PP-H/PE
• Per installazione in verticale
• La valvola fa tenuta con una pressione di almeno 2mt. di colonna d'acqua
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360

d DN pollici PN Valore Kv. SDR EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 180 11 167 561 282 141,10 1 0,090
25 20 3 ∕4 10 380 11 167 561 283 145,46 1 0,190
32 25 1 10 460 11 167 561 284 184,88 1 0,210
40 32 1 ∕4 10 850 11 167 561 285 195,96 1 0,380
1
50 40 1 ∕2 10 1080 11 167 561 286 215,18 1 0,560
1
63 50 2 10 1670 11 167 561 287 317,20 1 1,126
1
75 65 2 ∕2 10 2950 11 167 561 288 701,21 1 2,420
90 80 3 10 3600 11 167 561 289 876,34 1 3,680
110 100 4 10 4150 11 167 561 290 1.050,46 1 6,240

d FKM EUR SP Peso D L L2 e pollici
(mm) Codice (kg) (mm) (mm) (mm) (mm) equiv.
(inch)
20 167 561 292 145,18 1 0,090 50 193 56 1,9 1 ∕2
25 167 561 293 159,93 1 0,200 58 216 65 2,3 3 ∕4
32 167 561 294 195,74 1 0,220 68 223 71 2,9 1
40 167 561 295 215,81 1 0,380 84 249 85 3,7 1 ∕4
1
1
50 167 561 296 359,11 1 0,570 97 271 89 4,6 1 ∕2
63 167 561 297 386,15 1 1,060 124 321 101 5,8 2
75 On Request 166 386 136 6,8 2 ∕2
1
90 On Request 200 421 141 8,2 3
110 On Request 238 484 164 10,0 4
