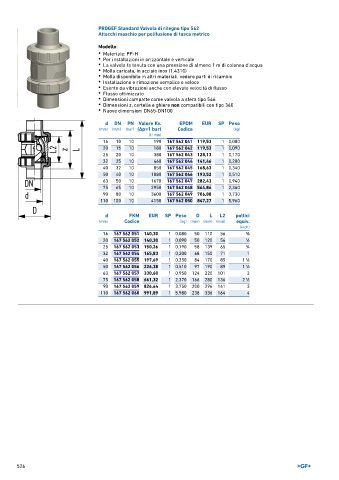

Page 526 - GEORGFISCHER - LISTINO 896

PROGEF Standard Valvola di ritegno tipo 562
Attacchi maschio per polifusione di tasca metrico

Modello:
• Materiale: PP-H
• Per installazioni in orizzontale e verticale
• La valvola fa tenuta con una pressione di almeno 1 m di colonna d'acqua
• Molla caricata, in acciaio inox (1.4310)
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Nuove dimensioni DN65-DN100

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 190 167 562 041 119,53 1 0,080
20 15 10 180 167 562 042 119,53 1 0,090
25 20 10 380 167 562 043 128,13 1 0,170
32 25 10 460 167 562 044 141,46 1 0,200
40 32 10 850 167 562 045 168,63 1 0,340
50 40 10 1080 167 562 046 193,52 1 0,510
63 50 10 1670 167 562 047 282,43 1 0,940
75 65 10 2950 167 562 048 564,86 1 2,360
90 80 10 3600 167 562 049 706,08 1 3,730
110 100 10 4150 167 562 050 847,27 1 5,960

d FKM EUR SP Peso D L L2 pollici
(mm) Codice (kg) (mm) (mm) (mm) equiv.
(inch)
16 167 562 051 140,30 1 0,080 50 110 56 3 ∕8
20 167 562 052 140,30 1 0,090 50 120 56 1 ∕2
25 167 562 053 150,26 1 0,190 58 139 65 3 ∕4
32 167 562 054 165,83 1 0,200 68 150 71 1
40 167 562 055 197,69 1 0,350 84 170 85 1 ∕4
1
50 167 562 056 226,38 1 0,510 97 190 89 1 ∕2
1
63 167 562 057 330,60 1 0,950 124 220 101 2
75 167 562 058 661,32 1 2,370 166 280 136 2 ∕2
1
90 167 562 059 826,64 1 3,750 200 296 141 3
110 167 562 060 991,89 1 5,980 238 336 164 4
