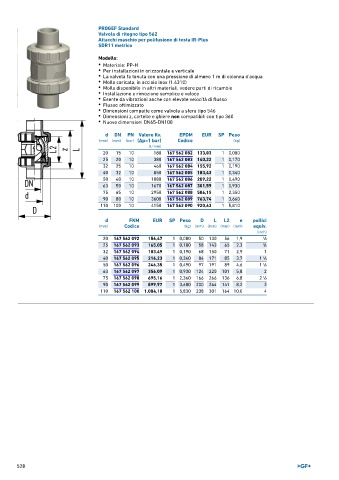

Page 528 - GEORGFISCHER - LISTINO 896

PROGEF Standard
Valvola di ritegno tipo 562
Attacchi maschio per polifusione di testa IR-Plus
SDR11 metrico

Modello:
• Materiale: PP-H
• Per installazioni in orizzontale e verticale
• La valvola fa tenuta con una pressione di almeno 1 m di colonna d'acqua
• Molla caricata, in acciaio inox (1.4310)
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Nuove dimensioni DN65-DN100

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 10 180 167 562 082 133,03 1 0,080
25 20 10 380 167 562 083 140,22 1 0,170
32 25 10 460 167 562 084 155,92 1 0,190
40 32 10 850 167 562 085 183,43 1 0,340
50 40 10 1080 167 562 086 209,22 1 0,490
63 50 10 1670 167 562 087 301,59 1 0,930
75 65 10 2950 167 562 088 586,15 1 2,350
90 80 10 3600 167 562 089 763,74 1 3,660
110 100 10 4150 167 562 090 920,63 1 5,810

d FKM EUR SP Peso D L L2 e pollici
(mm) Codice (kg) (mm) (mm) (mm) (mm) equiv.
(inch)
20 167 562 092 156,47 1 0,080 50 130 56 1,9 1 ∕2
25 167 562 093 165,05 1 0,180 58 143 65 2,3 3 ∕4
32 167 562 094 183,49 1 0,190 68 150 71 2,9 1
40 167 562 095 216,23 1 0,340 84 171 85 3,7 1 ∕4
1
1
50 167 562 096 246,35 1 0,490 97 191 89 4,6 1 ∕2
63 167 562 097 356,09 1 0,930 124 220 101 5,8 2
75 167 562 098 695,16 1 2,360 166 266 136 6,8 2 ∕2
1
90 167 562 099 899,97 1 3,680 200 264 141 8,2 3
110 167 562 100 1.084,10 1 5,830 238 301 164 10,0 4
