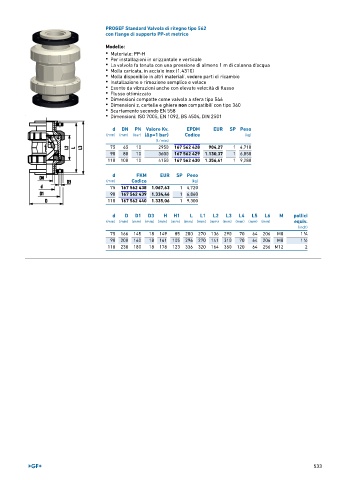

Page 533 - GEORGFISCHER - LISTINO 896

PROGEF Standard Valvola di ritegno tipo 562
con flange di supporto PP-st metrico

Modello:
• Materiale: PP-H
• Per installazioni in orizzontale e verticale
• La valvola fa tenuta con una pressione di almeno 1 m di colonna d'acqua
• Molla caricata, in acciaio inox (1.4310)
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Scartamento secondo EN 558
• Dimensioni: ISO 7005, EN 1092, BS 4504, DIN 2501

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 65 10 2950 167 562 428 904,27 1 4,710
90 80 10 3600 167 562 429 1.130,37 1 6,850
110 100 10 4150 167 562 430 1.356,41 1 9,280

d FKM EUR SP Peso
(mm) Codice (kg)
75 167 562 438 1.067,63 1 4,720
90 167 562 439 1.334,46 1 6,860
110 167 562 440 1.335,06 1 9,300

d D D1 D3 H H1 L L1 L2 L3 L4 L5 L6 M pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
75 166 145 18 149 85 280 270 136 290 70 64 206 M8 1 ∕4
1
90 200 160 18 161 105 296 270 141 310 70 64 206 M8 1 ∕2
1
110 238 180 18 178 123 336 320 164 350 120 64 256 M12 2
