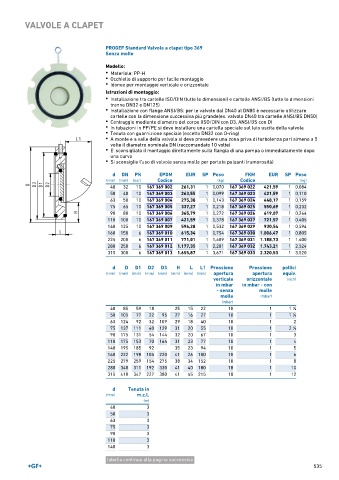

Page 535 - GEORGFISCHER - LISTINO 896

VALVOLE A CLAPET

PROGEF Standard Valvole a clapet tipo 369
Senza molle

Modello:
• Materiale: PP-H
• Occhiello di supporto per facile montaggio
• Idonee per montaggio verticale e orizzontale

Istruzioni di montaggio:
• Installazione tra cartelle ISO/DIN (tutte le dimensioni) e cartelle ANSI/BS (tutte le dimensioni
tranne DN32 e DN125)
• Installazione con flange ANSI/BS: per le valvole dal DN40 al DN80 è necessario utilizzare
cartelle con la dimensione successiva più grande(es. valvola DN40 tra cartelle ANSI/BS DN50)
• Centraggio mediante diametro del corpo (ISO/DIN con D3, ANSI/BS con D)
• In tubazioni in PP/PE si deve installare una cartella speciale sul lato uscita della valvola
• Tenuta con guarnizione speciale (eccetto DN32 con O-ring)
• A monte e a valle della valvola si deve prevedere una zona priva di turbolenza pari almeno a 5
volte il diametro nominale DN (raccomandato 10 volte)
• E' sconsigliato il montaggio direttamente sulla flangia di una pompa o immediatamente dopo
una curva
• Si sconsiglia l'uso di valvole senza molla per portate pulsanti (rumorosità)

d DN PN EPDM EUR SP Peso FKM EUR SP Peso
(mm) (mm) (bar) Codice (kg) Codice (kg)
40 32 10 167 369 002 261,31 1 0,070 167 369 022 421,59 1 0,084
50 40 10 167 369 003 263,55 1 0,099 167 369 023 421,59 1 0,110
63 50 10 167 369 004 275,38 1 0,143 167 369 024 448,17 1 0,159
75 65 10 167 369 005 337,27 1 0,218 167 369 025 550,69 1 0,232
90 80 10 167 369 006 365,79 1 0,272 167 369 026 619,07 1 0,264
110 100 10 167 369 007 421,59 1 0,378 167 369 027 721,57 1 0,405
140 125 10 167 369 009 596,28 1 0,532 167 369 029 930,54 1 0,594
160 150 6 167 369 010 615,34 1 0,754 167 369 030 1.006,47 1 0,805
225 200 6 167 369 011 771,01 1 1,409 167 369 031 1.188,73 1 1,400
280 250 6 167 369 012 1.177,35 1 2,201 167 369 032 1.743,21 1 2,524
315 300 6 167 369 013 1.655,87 1 3,671 167 369 033 2.320,53 1 3,520

d D D1 D2 D3 H L L1 Pressione Pressione pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) apertura apertura equiv.
verticale orizzontale (inch)
in mbar in mbar - con
- senza molle
molle (mbar)
(mbar)
40 85 59 18 25 15 22 10 1 1 ∕4
1
50 105 77 22 95 27 16 27 10 1 1 ∕2
1
63 124 92 32 109 29 18 40 10 1 2
75 137 111 40 129 31 20 55 10 1 2 ∕2
1
90 175 131 54 144 32 20 67 10 1 3
110 175 153 70 164 31 23 77 10 1 4
140 195 185 92 35 23 94 10 1 5
160 222 198 105 220 41 26 100 10 1 6
225 279 259 154 275 38 34 152 18 1 8
280 340 311 192 330 41 40 180 18 1 10
315 410 347 227 380 41 45 215 18 1 12

d Tenuta in
(mm) m.c.l.
(m)
40 3
50 3
63 3
75 3
90 3
110 3
140 3

tabella continua alla pagina successiva
