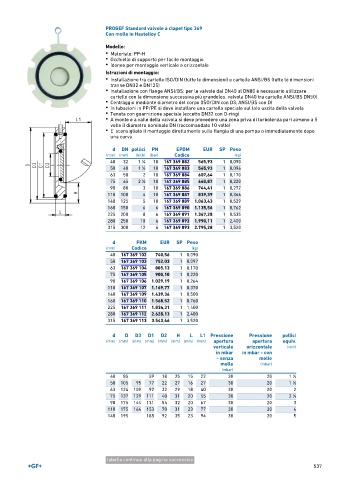

Page 537 - GEORGFISCHER - LISTINO 896

PROGEF Standard valvole a clapet tipo 369
Con molle in Hastelloy C

Modello:
• Materiale: PP-H
• Occhiello di supporto per facile montaggio
• Idonee per montaggio verticale e orizzontale

Istruzioni di montaggio:
• Installazione tra cartelle ISO/DIN (tutte le dimensioni) e cartelle ANSI/BS (tutte le dimensioni
tranne DN32 e DN125)
• Installazione con flange ANSI/BS: per le valvole dal DN40 al DN80 è necessario utilizzare
cartelle con la dimensione successiva più grande(es. valvola DN40 tra cartelle ANSI/BS DN50)
• Centraggio mediante diametro del corpo (ISO/DIN con D3, ANSI/BS con D)
• In tubazioni in PP/PE si deve installare una cartella speciale sul lato uscita della valvola
• Tenuta con guarnizione speciale (eccetto DN32 con O-ring)
• A monte e a valle della valvola si deve prevedere una zona priva di turbolenza pari almeno a 5
volte il diametro nominale DN (raccomandato 10 volte)
• E' sconsigliato il montaggio direttamente sulla flangia di una pompa o immediatamente dopo
una curva
d DN pollici PN EPDM EUR SP Peso
(mm) (mm) (inch) (bar) Codice (kg)
40 32 1 ∕4 10 167 369 082 565,93 1 0,090
1
50 40 1 ∕2 10 167 369 083 565,93 1 0,096
1
63 50 2 10 167 369 084 607,64 1 0,170
75 65 2 ∕2 10 167 369 085 660,87 1 0,220
1
90 80 3 10 167 369 086 744,41 1 0,272
110 100 4 10 167 369 087 839,39 1 0,366
140 125 5 10 167 369 089 1.063,43 1 0,529
160 150 6 6 167 369 090 1.135,56 1 0,762
225 200 8 6 167 369 091 1.367,28 1 0,535
280 250 10 6 167 369 092 1.990,11 1 2,400
315 300 12 6 167 369 093 2.795,28 1 3,520

d FKM EUR SP Peso
(mm) Codice (kg)
40 167 369 102 740,56 1 0,090
50 167 369 103 752,03 1 0,097
63 167 369 104 805,13 1 0,170
75 167 369 105 900,10 1 0,220
90 167 369 106 1.029,19 1 0,264
110 167 369 107 1.169,77 1 0,370
140 167 369 109 1.439,36 1 0,500
160 167 369 110 1.568,52 1 0,760
225 167 369 111 1.834,31 1 1,400
280 167 369 112 2.628,13 1 2,400
315 167 369 113 3.543,46 1 3,520

d D D3 D1 D2 H L L1 Pressione Pressione pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) apertura apertura equiv.
verticale orizzontale (inch)
in mbar in mbar - con
- senza molle
molle (mbar)
(mbar)
40 85 59 18 25 15 22 30 20 1 ∕4
1
50 105 95 77 22 27 16 27 30 20 1 ∕2
1
63 124 109 92 32 29 18 40 30 20 2
75 137 129 111 40 31 20 55 30 20 2 ∕2
1
90 175 144 131 54 32 20 67 30 20 3
110 175 164 153 70 31 23 77 30 20 4
140 195 185 92 35 23 94 30 20 5

tabella continua alla pagina successiva
537
