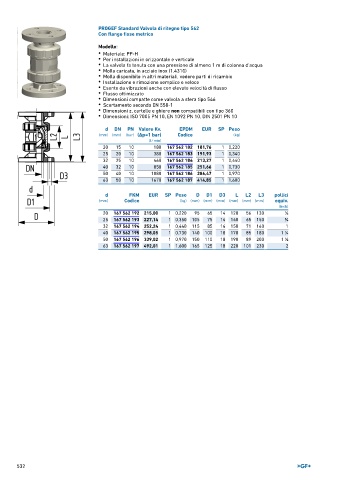

Page 532 - GEORGFISCHER - LISTINO 896

PROGEF Standard Valvola di ritegno tipo 562
Con flange fisse metrico

Modello:
• Materiale: PP-H
• Per installazioni in orizzontale e verticale
• La valvola fa tenuta con una pressione di almeno 1 m di colonna d'acqua
• Molla caricata, in acciaio inox (1.4310)
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Scartamento secondo EN 558-1
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 10 180 167 562 182 181,76 1 0,220
25 20 10 380 167 562 183 191,93 1 0,340
32 25 10 460 167 562 184 213,27 1 0,440
40 32 10 850 167 562 185 251,66 1 0,730
50 40 10 1080 167 562 186 286,47 1 0,970
63 50 10 1670 167 562 187 414,85 1 1,600

d FKM EUR SP Peso D D1 D3 L L2 L3 pollici
(mm) Codice (kg) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
20 167 562 192 215,00 1 0,220 95 65 14 120 56 130 1 ∕2
25 167 562 193 227,14 1 0,350 105 75 14 140 65 150 3 ∕4
32 167 562 194 252,24 1 0,440 115 85 14 150 71 160 1
40 167 562 195 298,05 1 0,730 140 100 18 170 85 180 1 ∕4
1
50 167 562 196 339,02 1 0,970 150 110 18 190 89 200 1 ∕2
1
63 167 562 197 492,01 1 1,600 165 125 18 220 101 230 2
