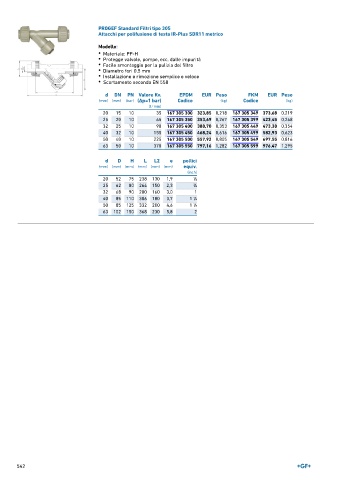

Page 542 - GEORGFISCHER - LISTINO 896

PROGEF Standard Filtri tipo 305
Attacchi per polifusione di testa IR-Plus SDR11 metrico

Modello:
• Materiale: PP-H
• Protegge valvole, pompe, ecc. dalle impurità
• Facile smontaggio per la pulizia del filtro
• Diametro fori 0,5 mm
• Installazione e rimozione semplice e veloce
• Scartamento secondo EN 558

d DN PN Valore Kv. EPDM EUR Peso FKM EUR Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg) Codice (kg)
(l ⁄ min)
20 15 10 35 167 305 300 323,85 0,218 167 305 349 373,68 0,219
25 20 10 65 167 305 350 353,69 0,267 167 305 399 423,45 0,268
32 25 10 90 167 305 400 388,70 0,353 167 305 449 473,38 0,354
40 32 10 155 167 305 450 468,24 0,616 167 305 499 582,93 0,623
50 40 10 225 167 305 500 557,92 0,805 167 305 549 697,55 0,816
63 50 10 370 167 305 550 797,16 1,282 167 305 599 976,47 1,295

d D H L L2 e pollici
(mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
20 52 75 238 130 1,9 1 ∕2
25 62 80 264 150 2,3 3 ∕4
32 68 90 280 160 3,0 1
40 85 110 306 180 3,7 1 ∕4
1
50 85 125 332 200 4,6 1 ∕2
1
63 102 150 368 230 5,8 2
