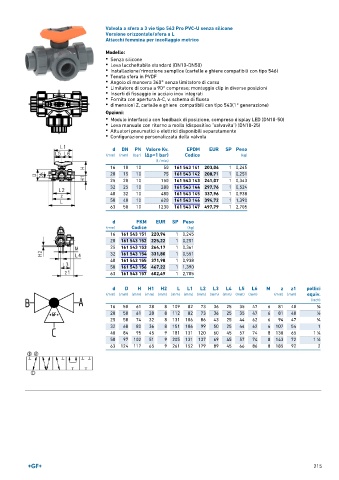

Page 215 - GEORGFISCHER - LISTINO 896

Valvola a sfera a 3 vie tipo 543 Pro PVC-U senza silicone
Versione orizzontale/sfera a L
Attacchi femmina per incollaggio metrico

Modello:
• Senza silicone
• Leva lucchettabile standard (DN10-DN50)
• Installazione/rimozione semplice (cartelle e ghiere compatibili con tipo 546)
• Tenuta sfera in PVDF
• Angolo di manovra 360° senza limitatore di corsa
• Limitatore di corsa a 90° compreso; montaggio clip in diverse posizioni
• Inserti di fissaggio in acciaio inox integrati
• Fornita con apertura A-C, v. schema di flusso
• dimensioni Z, cartelle e ghiere compatibili con tipo 543(1° generazione)

Opzioni:
• Modulo interfaccia con feedback di posizione, compreso display LED (DN10-50)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 50 161 543 141 203,04 1 0,245
20 15 10 75 161 543 142 208,71 1 0,251
25 20 10 150 161 543 143 241,07 1 0,343
32 25 10 280 161 543 144 297,76 1 0,524
40 32 10 480 161 543 145 337,96 1 0,938
50 40 10 620 161 543 146 394,72 1 1,390
63 50 10 1230 161 543 147 497,79 1 2,705

d FKM EUR SP Peso
(mm) Codice (kg)
16 161 543 151 220,94 1 0,245
20 161 543 152 225,22 1 0,251
25 161 543 153 264,17 1 0,361
32 161 543 154 331,80 1 0,551
40 161 543 155 371,98 1 0,938
50 161 543 156 467,22 1 1,390
63 161 543 157 602,49 1 2,705

d D H H1 H2 L L1 L2 L3 L4 L5 L6 M z z1 pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
16 50 61 28 8 109 82 73 36 25 35 47 6 81 40 3 ∕8
20 50 61 28 8 112 82 73 36 25 35 47 6 81 40 1 ∕2
25 58 74 32 8 131 106 86 43 25 44 62 6 94 47 3 ∕4
32 68 80 36 8 151 106 99 50 25 44 62 6 107 54 1
40 84 95 45 9 181 131 120 60 45 57 74 8 130 65 1 ∕4
1
1
50 97 102 51 9 205 131 137 69 45 57 74 8 143 72 1 ∕2
63 124 117 65 9 261 152 179 89 45 66 86 8 185 92 2
