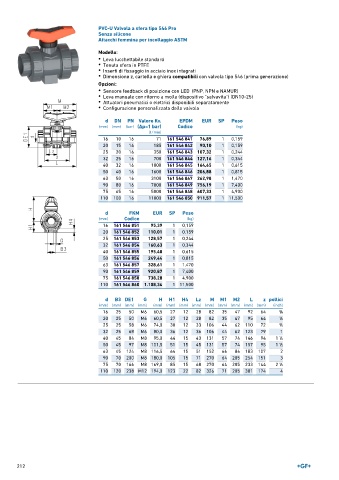

Page 212 - GEORGFISCHER - LISTINO 896

PVC-U Valvola a sfera tipo 546 Pro
Senza silicone
Attacchi femmina per incollaggio ASTM

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PTFE
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 16 71 161 546 841 76,89 1 0,159
20 15 16 185 161 546 842 90,10 1 0,159
25 20 16 350 161 546 843 107,32 1 0,244
32 25 16 700 161 546 844 127,16 1 0,344
40 32 16 1000 161 546 845 164,65 1 0,615
50 40 16 1600 161 546 846 206,88 1 0,815
63 50 16 3100 161 546 847 262,98 1 1,470
90 80 16 7000 161 546 849 756,19 1 7,400
75 65 16 5000 161 546 848 607,33 1 4,900
110 100 16 11000 161 546 850 911,57 1 11,500

d FKM EUR SP Peso
(mm) Codice (kg)
16 161 546 851 95,39 1 0,159
20 161 546 852 110,01 1 0,159
25 161 546 853 128,57 1 0,244
32 161 546 854 160,63 1 0,344
40 161 546 855 195,40 1 0,615
50 161 546 856 249,44 1 0,815
63 161 546 857 328,61 1 1,470
90 161 546 859 920,87 1 7,400
75 161 546 858 738,28 1 4,900
110 161 546 860 1.108,34 1 11,500

d B3 DE1 G H H1 H4 Lz M M1 M2 L z pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
16 25 50 M6 60,5 27 12 28 82 35 47 92 64 3 ∕8
20 25 50 M6 60,5 27 12 28 82 35 47 95 64 1 ∕2
25 25 58 M6 74,0 30 12 33 106 44 62 110 72 3 ∕4
32 25 68 M6 80,0 36 12 36 106 44 62 123 79 1
40 45 84 M8 95,0 44 15 43 131 57 74 146 94 1 ∕4
1
50 45 97 M8 101,5 51 15 45 131 57 74 157 95 1 ∕2
1
63 45 124 M8 116,5 64 15 51 152 66 86 183 107 2
90 70 200 M8 180,0 105 15 71 270 64 205 254 151 3
75 70 166 M8 169,0 85 15 68 270 64 205 233 144 2 ∕2
1
110 120 238 M12 194,0 123 22 82 326 71 205 301 174 4
