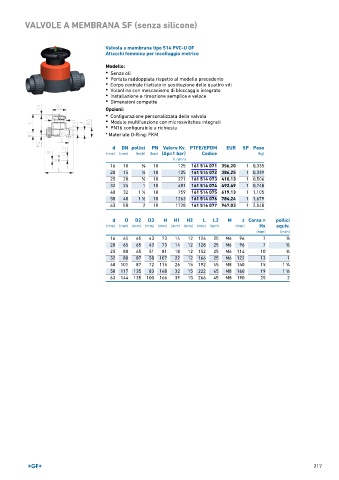

Page 217 - GEORGFISCHER - LISTINO 896

VALVOLE A MEMBRANA SF (senza silicone)

Valvola a membrana tipo 514 PVC-U OF
Attacchi femmina per incollaggio metrico

Modello:
• Senza oli
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati
• PN16 configurabile a richiesta

* Materiale O-Ring: FKM

d DN pollici PN Valore Kv. PTFE/EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 125 161 514 071 356,20 1 0,335
20 15 1 ∕2 10 125 161 514 072 386,25 1 0,339
25 20 3 ∕4 10 271 161 514 073 410,13 1 0,506
32 25 1 10 481 161 514 074 492,49 1 0,748
40 32 1 ∕4 10 759 161 514 075 619,13 1 1,105
1
50 40 1 ∕2 10 1263 161 514 076 784,24 1 1,679
1
63 50 2 10 1728 161 514 077 967,03 1 2,548
d D D2 D3 H H1 H2 L L2 M z Corsa = pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
16 65 65 43 73 14 12 124 25 M6 96 7 3 ∕8
20 65 65 43 73 14 12 128 25 M6 96 7 1 ∕2
25 80 65 51 81 18 12 152 25 M6 114 10 3 ∕4
32 88 87 58 107 22 12 166 25 M6 122 13 1
40 101 87 72 115 26 15 192 45 M8 140 15 1 ∕4
1
50 117 135 83 148 32 15 222 45 M8 160 19 1 ∕2
1
63 144 135 100 166 39 15 266 45 M8 190 25 2
