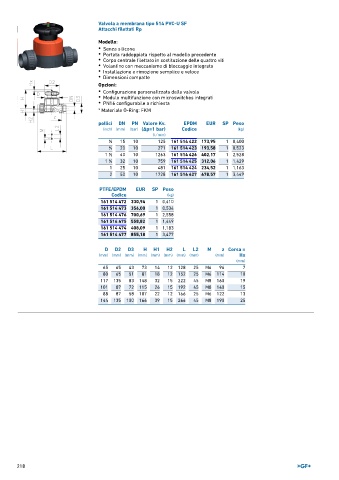

Page 218 - GEORGFISCHER - LISTINO 896

Valvola a membrana tipo 514 PVC-U SF
Attacchi filettati Rp
Modello:
• Senza silicone
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Installazione e rimozione semplice e veloce
• Dimensioni compatte

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati
• PN16 configurabile a richiesta

* Materiale O-Ring: FKM

pollici DN PN Valore Kv. EPDM EUR SP Peso
(inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
1 15 10 125 161 514 422 173,95 1 0,400
∕2
3 ∕4 20 10 271 161 514 423 193,58 1 0,523
1 40 10 1263 161 514 426 402,17 1 2,528
1 ∕2
1
1 ∕4 32 10 759 161 514 425 312,06 1 1,429
1 25 10 481 161 514 424 234,52 1 1,163
2 50 10 1728 161 514 427 478,57 1 3,449

PTFE/EPDM EUR SP Peso
Codice (kg)
161 514 472 330,94 1 0,410
161 514 473 356,00 1 0,534
161 514 476 700,69 1 2,558
161 514 475 558,82 1 1,449
161 514 474 408,09 1 1,183
161 514 477 855,18 1 3,477

D D2 D3 H H1 H2 L L2 M z Corsa =
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx
(mm)
65 65 43 73 14 12 128 25 M6 96 7
80 65 51 81 18 12 152 25 M6 114 10
117 135 83 148 32 15 222 45 M8 160 19
101 87 72 115 26 15 192 45 M8 140 15
88 87 58 107 22 12 166 25 M6 122 13
144 135 100 166 39 15 266 45 M8 190 25

218
