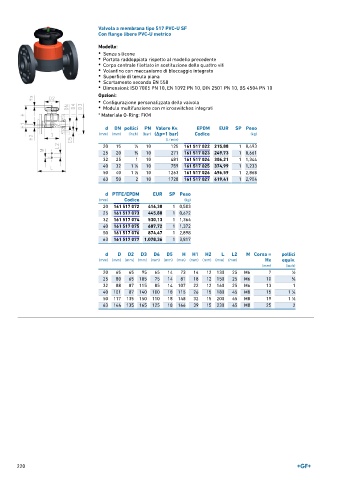

Page 220 - GEORGFISCHER - LISTINO 896

Valvola a membrana tipo 517 PVC-U SF
Con flange libere PVC-U metrico

Modello:
• Senza silicone
• Portata raddoppiata rispetto al modello precedente
• Corpo centrale filettato in sostituzione delle quattro viti
• Volantino con meccanismo di bloccaggio integrato
• Superficie di tenuta piana
• Scartamento secondo EN 558
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, BS 4504 PN 10

Opzioni:
• Configurazione personalizzata della valvola
• Modulo multifunzione con microswitches integrati

* Materiale O-Ring: FKM

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 1 ∕2 10 125 161 517 022 215,88 1 0,493
25 20 3 ∕4 10 271 161 517 023 249,73 1 0,661
32 25 1 10 481 161 517 024 306,21 1 1,344
40 32 1 ∕4 10 759 161 517 025 374,99 1 1,233
1
50 40 1 ∕2 10 1263 161 517 026 496,59 1 2,868
1
63 50 2 10 1728 161 517 027 619,41 1 2,904
d PTFE/EPDM EUR SP Peso
(mm) Codice (kg)
20 161 517 072 416,30 1 0,503
25 161 517 073 445,80 1 0,672
32 161 517 074 530,13 1 1,364
40 161 517 075 687,72 1 1,372
50 161 517 076 874,47 1 2,898
63 161 517 077 1.078,36 1 3,817

d D D2 D3 D4 D5 H H1 H2 L L2 M Corsa = pollici
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) Hx equiv.
(mm) (inch)
20 65 65 95 65 14 73 14 12 130 25 M6 7 1 ∕2
25 80 65 105 75 14 81 18 12 150 25 M6 10 3 ∕4
32 88 87 115 85 14 107 22 12 160 25 M6 13 1
40 101 87 140 100 18 115 26 15 180 45 M8 15 1 ∕4
1
50 117 135 150 110 18 148 32 15 200 45 M8 19 1 ∕2
1
63 144 135 165 125 18 166 39 15 230 45 M8 25 2
