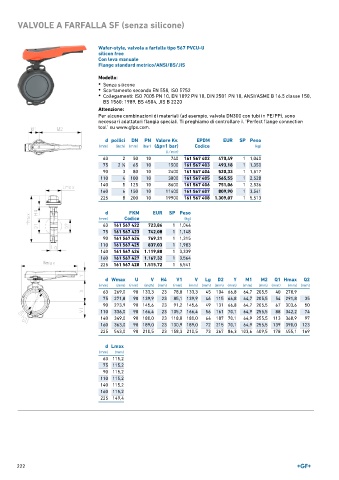

Page 222 - GEORGFISCHER - LISTINO 896

VALVOLE A FARFALLA SF (senza silicone)

Wafer-style, valvola a farfalla tipo 567 PVCU-U
silicon free
Con leva manuale
Flange standard metrico/ANSI/BS/JIS
Modello:
• Senza silicone
• Scartamento secondo EN 558, ISO 5752
• Collegamenti: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10, ANSI/ASME B 16.5 classe 150,
BS 1560: 1989, BS 4504, JIS B 2220
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 161 567 402 470,49 1 1,040
75 2 ∕2 65 10 1500 161 567 403 493,18 1 1,350
1
90 3 80 10 2400 161 567 404 520,33 1 1,517
110 4 100 10 3800 161 567 405 565,55 1 2,528
140 5 125 10 8600 161 567 406 751,06 1 2,536
160 6 150 10 11400 161 567 407 809,90 1 3,541
225 8 200 10 19900 161 567 408 1.309,07 1 5,513

d FKM EUR SP Peso
(mm) Codice (kg)
63 161 567 422 723,86 1 1,044
75 161 567 423 742,08 1 1,148
90 161 567 424 769,21 1 1,315
110 161 567 425 837,03 1 1,983
140 161 567 426 1.119,80 1 3,339
160 161 567 427 1.167,32 1 3,564
225 161 567 428 1.515,72 1 5,541

d Wmax U V H4 V1 V Lg D2 Y M1 M2 Q1 Hmax Q2
(mm) (mm) (mm) (inch) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 269,0 90 133,3 23 78,8 133,3 45 104 66,8 64,7 205,5 40 278,9
75 271,8 90 139,9 23 85,1 139,9 46 115 66,8 64,7 205,5 54 291,8 35
90 273,9 90 145,6 23 91,2 145,6 49 131 66,8 64,7 205,5 67 303,6 50
110 336,0 90 166,4 23 105,7 166,4 56 161 70,1 64,9 255,5 88 342,2 74
140 349,0 90 180,0 23 118,8 180,0 64 187 70,1 64,9 255,5 113 368,9 97
160 363,0 90 189,0 23 130,9 189,0 72 215 70,1 64,9 255,5 139 390,0 123
225 543,0 90 210,5 23 158,3 210,5 73 267 86,3 103,6 409,5 178 455,1 169

d Lmax
(mm) (mm)
63 115,2
75 115,2
90 115,2
110 115,2
140 115,2
160 115,2
225 149,4

222
